Beschreibung

Steckbaugruppen Bausatz mit Frontplatte, Vorderseite eloxiert und Rückseite leitfähig, ungeschirmte Version, Aushebegriff Typ 1, grau, 3 HE, 8 TE

PIU2 3U 8HP EXTRACT

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Steckbaugruppen
Höheneinheiten	3 HE
Breiteneinheiten	8 TE
Höhe	128.4 mm
Verpackungshöhe	30 mm
Verpackungsbreite	110 mm
Verpackungstiefe	180 mm
Paketgewicht	0.056 kg

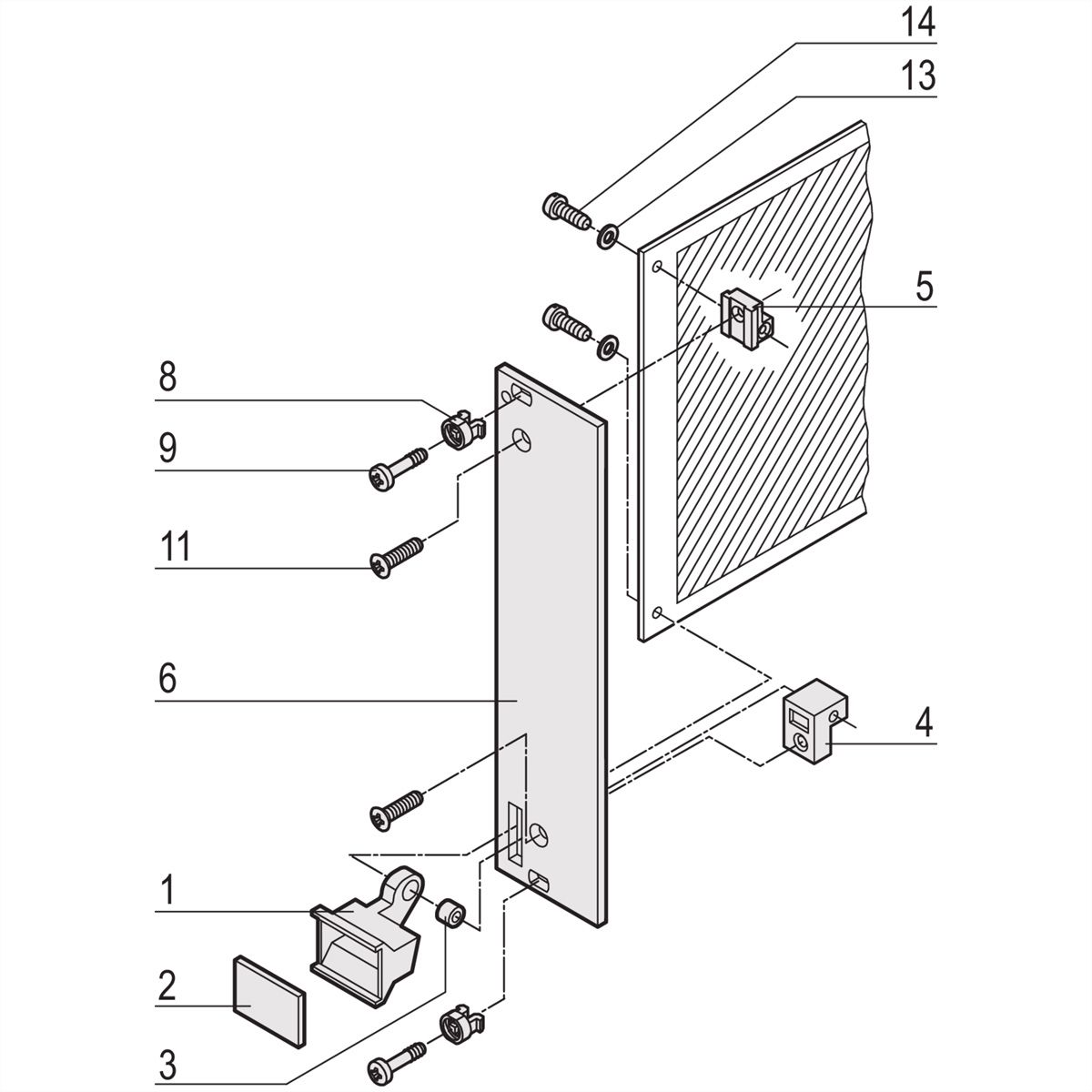

Lieferumfang (Bausatz):

Pos.1 (1x):	Aushebegriff, Trapezform, PPE, grau, unten
Pos.2 (1x):	Beschriftungsplatte, Al, 1,5 mm, eloxiert, Schnittkanten blank
Pos.3 (1x):	Lagerbuchse, Ms
Pos.4 (1x):	Leiterkartenhalter, Zn-Druckguss, unten
Pos.5 (1x):	Leiterkartenhalter, Zn-Druckguss
Pos.6 (1x):	Frontplatte für Aushebegriff in Trapezform, Frontseite eloxiert, Rückseite farbpassiviert
Pos.8 (4x):	Nippel, PA, grau
Pos.9 (4x):	Halsschraube, Kreuzschlitz/Schlitz, St, vernickelt, M2,5 x 11 und 12,3 mm
Pos.11 (1x):	Linsensenkkopfschraube, M2,5 x 8
Pos.13 (2x):	Unterlegscheibe, A2,7 DIN 125
Pos.14 (2x):	Flachkopfschraube mit Kreuzschlitz, St, vernickelt, M2,5 x 10

Downloads

Hersteller-Datenblatt - Deutsch (833.1 KB)

Download

Hersteller-Datenblatt - English (831.8 KB)

Download

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.

Mehr über SCHROFF
