Beschreibung

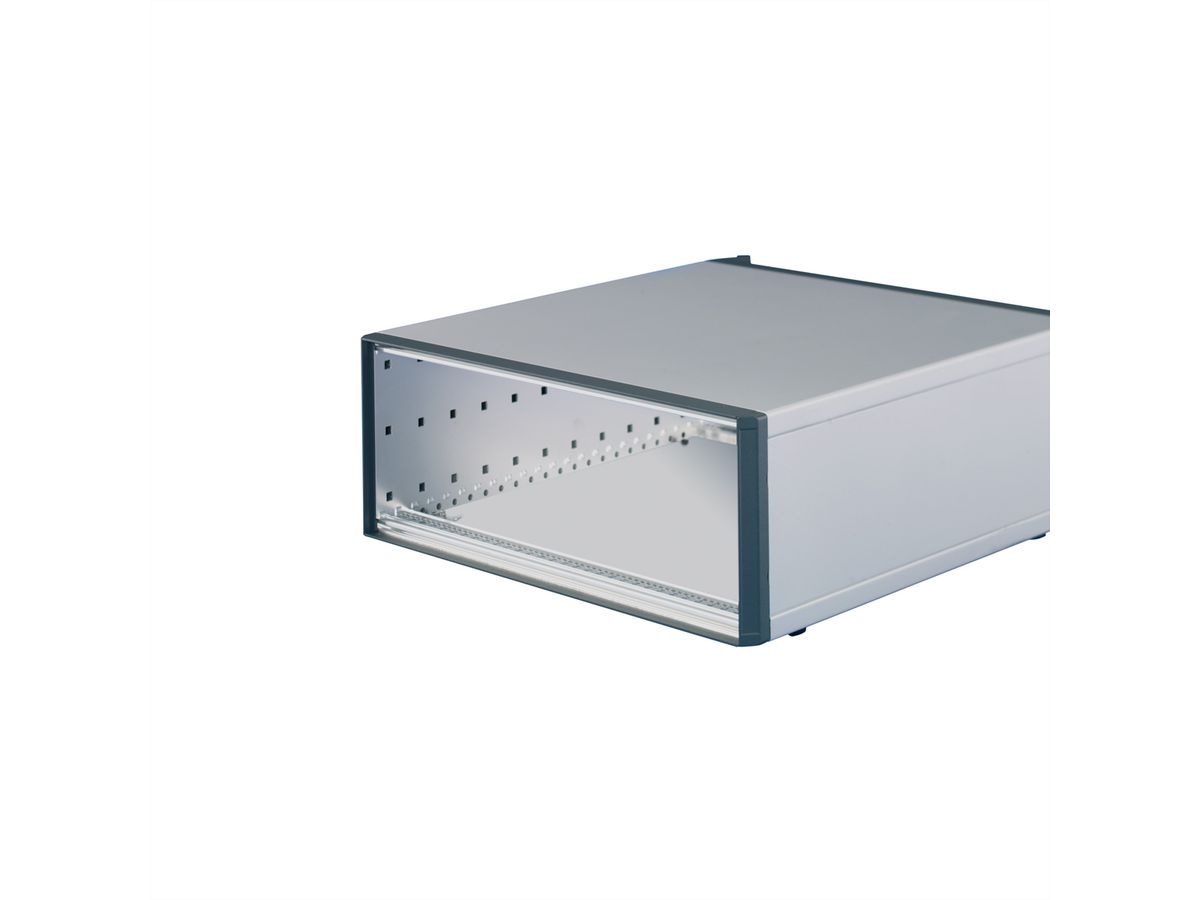

RatiopacPRO Gehäuse mit Frontblenden, nachrüstbare Schirmung, 5HE (1-3-1), 3HE, 84 TE, 435 mm

RATIOPAC PRO FT 5U 84HP 435D

Die platzoptimierte Version, Innen- und Aussenmasse entsprechen einem 19"-Baugruppenträger - mit Frontblenden

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Ratiopac PRO
Höheneinheiten	5 HE
Breiteneinheiten	84 TE
Höhe	221.5 mm
Tiefe	435.5 mm
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	3.9 kg

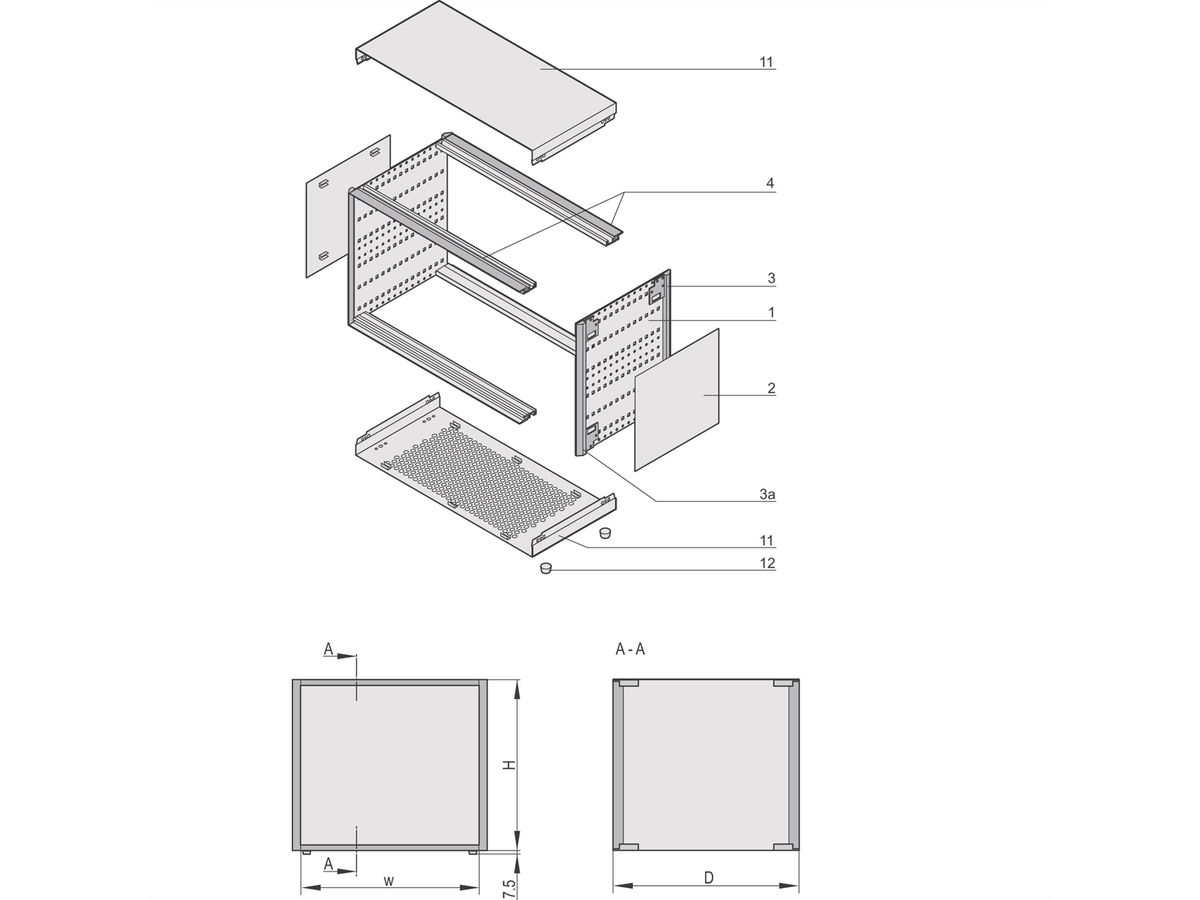

Lieferumfang (Bausatz):

Pos.1 (2x):	Seitenwand, Al, farblos chromatiert
Pos.2 (2x):	Seitenblech, Al, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):	Rückblende, Zn-Druckguss, gepulvert, RAL 7016
Pos.3a (2x):	Frontblende, Zn-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):	Modulschiene, Al, Sichtflächen gepulvert, RAL 7016
Pos.11 (2x):	Deck- und Bodenblech, Al, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Bodenblech mit Lüftungswaben
Pos.12 (4x):	Gehäusefuss, PC, schwarz, mit Rutschsicherung
Pos.13 (1x):	Satz Befestigungsmaterial
