SCHROFF ratiopacPRO Gehäuse - RATIOP.PRO FB 6HE 28TE 255T

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 16.12.2024

Art.-Nr.	24571-098
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	24571098
EAN	4036088031397
Paketgewicht	1.5 kg

Beschreibung

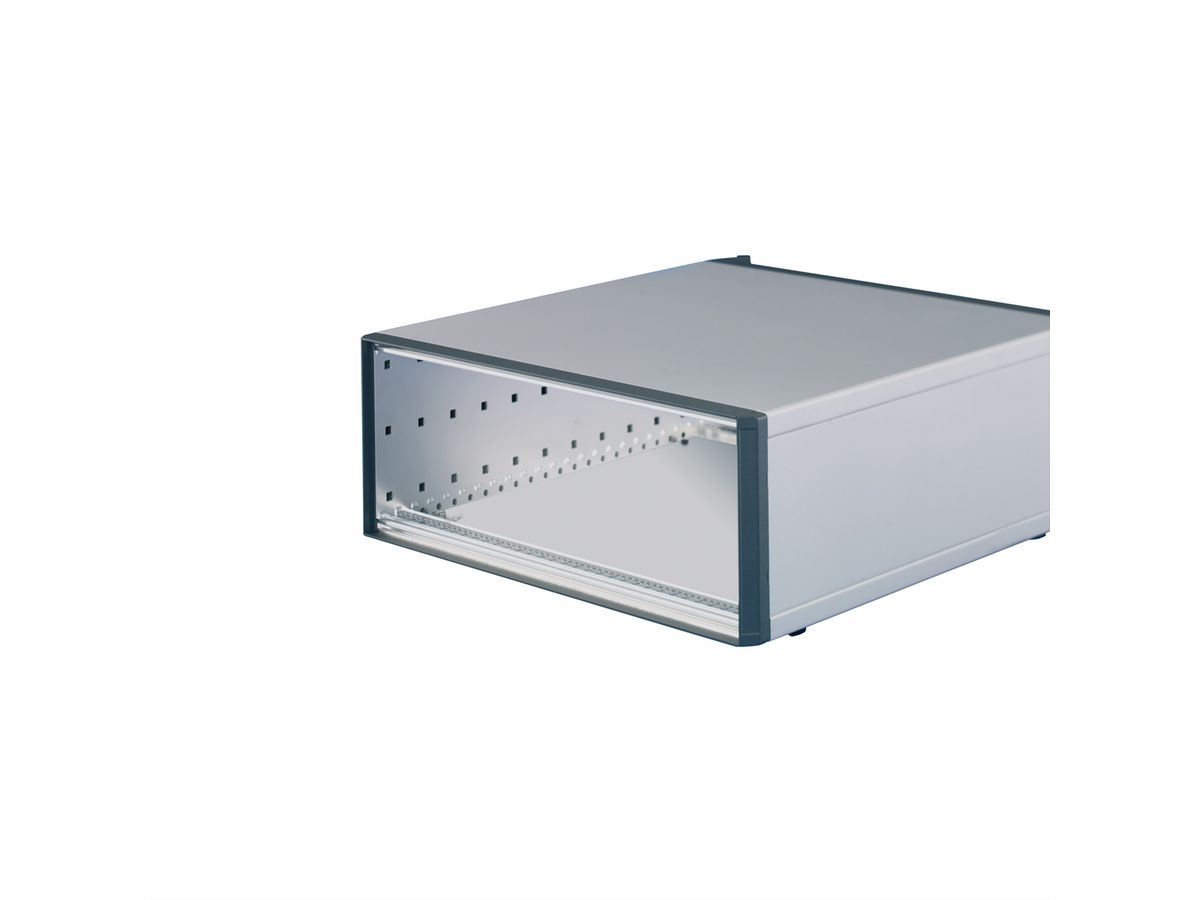

RatiopacPRO, Desktop Gehäuse mit Frontblende, 6 HE, 28 TE, 255mm, nachrüstbare EMV Schirmung

RATIOPAC PRO FT 6U 28HP 255D

Gehäuse zum individuellen Ausbau, oder Innenausbau mit 19"-Norm-Komponenten z. B. mit Montageplatte - Ungeschirmt (EMV-Schirmung nachrüstbar) - Symmetrischer Aufbau, identische Front- und Rückseite - In drei Ausführungen erhältlich:mit Frontblenden - mit Frontgriffen - mit 19"-Befestigungswinkel - Für Kartentiefe 160 mm, 220 mm, 280 mm und 340 mm

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Ratiopac PRO
Höheneinheiten	6 HE
Breiteneinheiten	28 TE
Höhe	265.9 mm
Tiefe	255.5 mm
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	1.5 kg

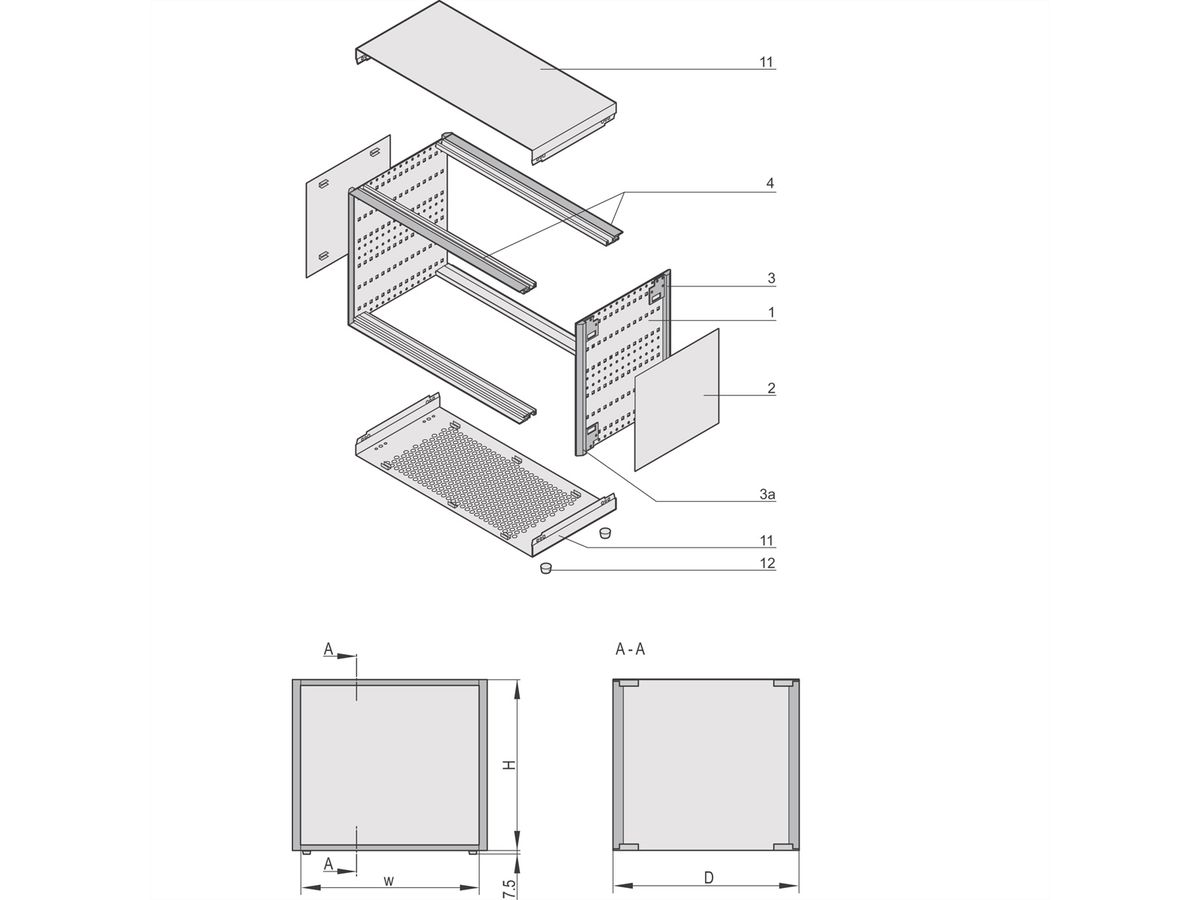

Lieferumfang (Bausatz):

Pos.1 (2x):	Seitenwand, Al, 2 mm, passiviert
Pos.2 (2x):	Seitenblech, Al, 1 mm, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):	Rückblende, Al-Druckguss, gepulvert, RAL 7016
Pos.3a (2x):	Frontblende, Al-Druckguss, gepulvert, RAL 7016
Pos.3b (2x):	Frontgriff, Al-Druckguss, gepulvert, RAL 7016
Pos.3c (2x):	19"-Befestigungswinkel, Al-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):	Modulschiene, Typ H-LD, Al, Sichtflächen gepulvert, RAL 7016
Pos.11 (2x):	Deck- und Bodenblech, Al, 1 mm, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Bodenblech mit Lüftungswaben
Pos.12 (4x):	Gehäusefuss mit Rutschsicherung, UL 94 V-0, PC schwarz
Pos.13 (1x):	Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (736.1 KB)

Download

Hersteller-Datenblatt - English (735.0 KB)

Download

PDF-Datenblatt - Benutzeranleitung, Erdung - Deutsch (2.4 MB)

Download

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
