Beschreibung

RatiopacPRO Air Radiallüftereinheit, 2 Lüfter, 63 TE, 160 mm

FAN UNIT 63HP 160D CPL.

Nur 1/2 HE Höhe - Kugelgelagerte Radialventilatoren - Lüfterträger in 4 Breiten und 2 Tiefen - Luftfördermenge 36 m3/h (freiblasend) pro Ventilator - Luftabfuhr über Perforation im Deckblech - Keine mechanische Bearbeitung des Gehäuses nötig - Einfache Montage - Keine Einschränkung des rückwärtigen Einbauraumes

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Ratiopac PRO
Breiteneinheiten	63 TE
Tiefe	160 mm
Verpackungshöhe	50 mm
Verpackungsbreite	140 mm
Verpackungstiefe	390 mm
Paketgewicht	0.562 kg

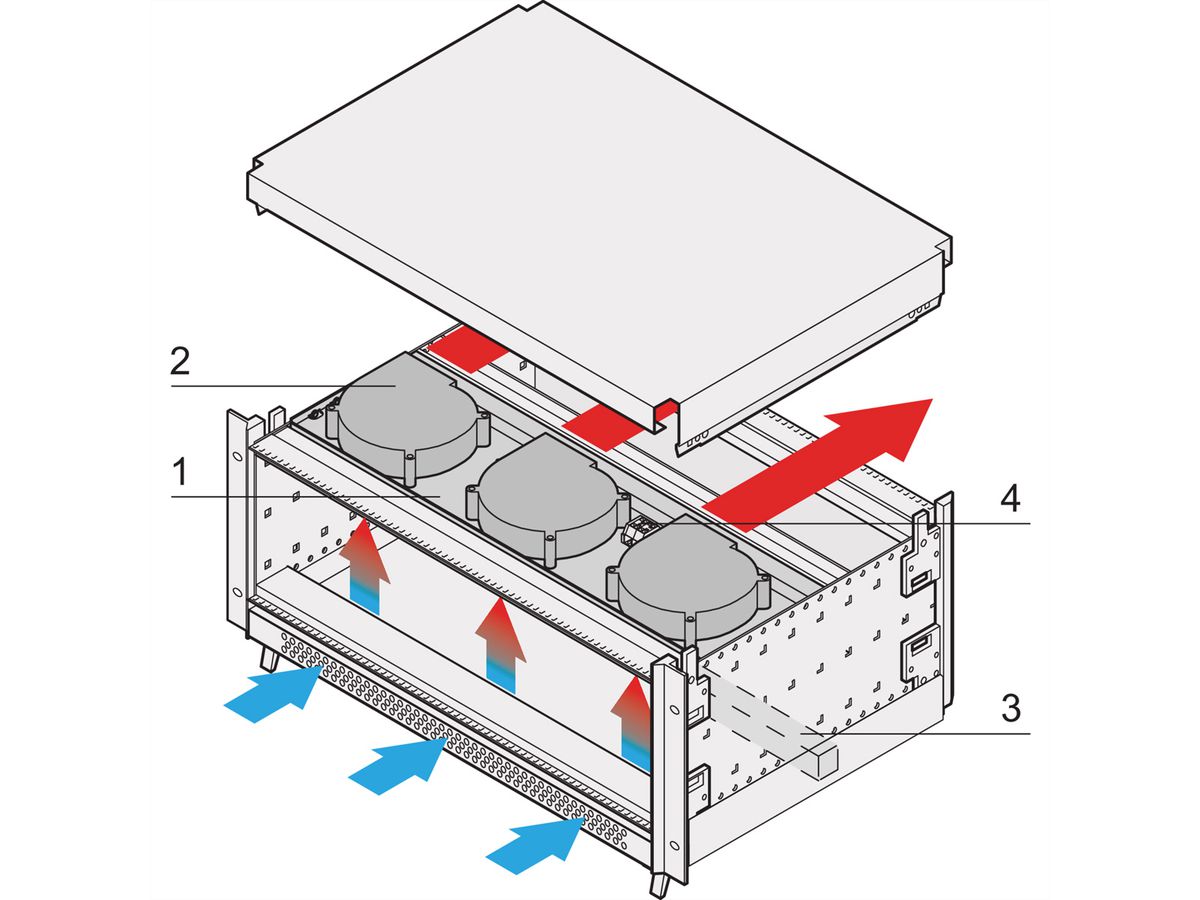

Lieferumfang (Bausatz):

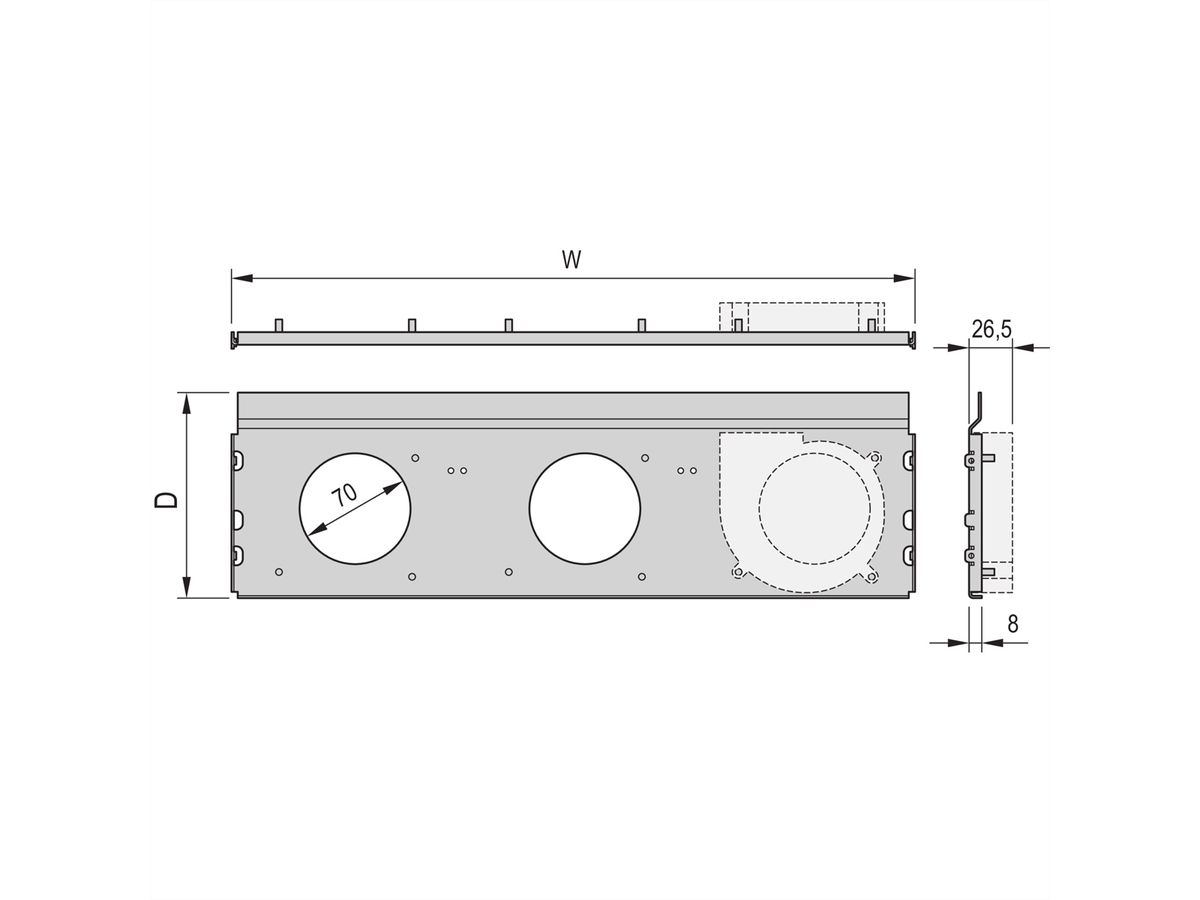

Pos.1 (1x):	Lüfterträger, Al, 1,5 mm, mit Steckhülsen zur Befestigung der Ventilatoren
Pos.2 (1-3x):	Radialventilator, kugelgelagert, 12 VDC; Luftfördermenge (50 Hz) 36 m3/h, freiblasend; Leistungsaufnahme 6,7 W; Anschlusskabel 300 mm, ohne Stecker (AWG 26); Schalldruckpegel in dB (A): 47,0; Max. statischer Druck in Pa: 190; Max. Umgebungstemperatur: 60 °C; Ventilatorgehäuse und Rotor: UL 94 V-0
Pos.3 (1x):	Schottdichtung, PE-Schaum, UL 94, selbstklebend, Temperaturbereich -20 °C ... +85 °C
Pos.4 (1x):	Anschlussklemme, UL 90 V-0
Pos.5 (1x):	Befestigungsmaterial
