Beschreibung

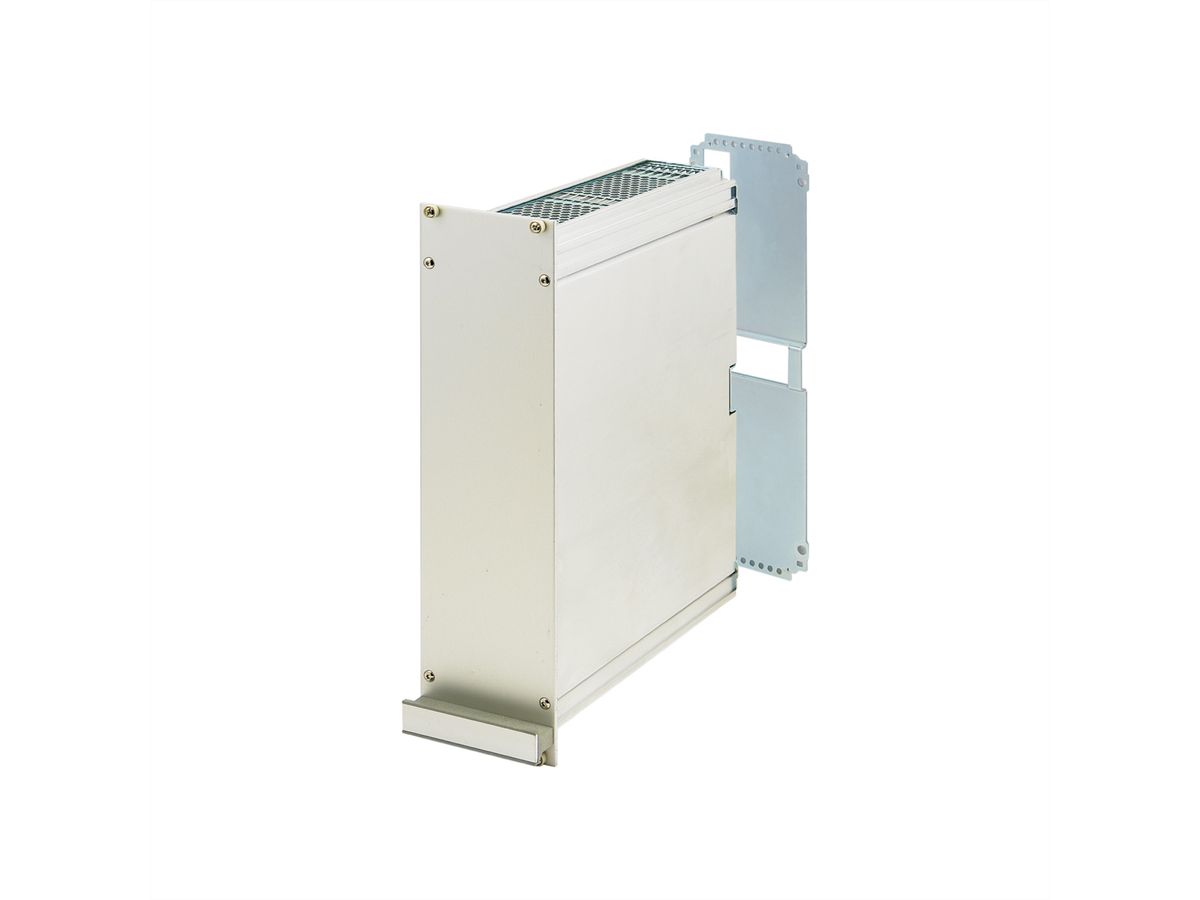

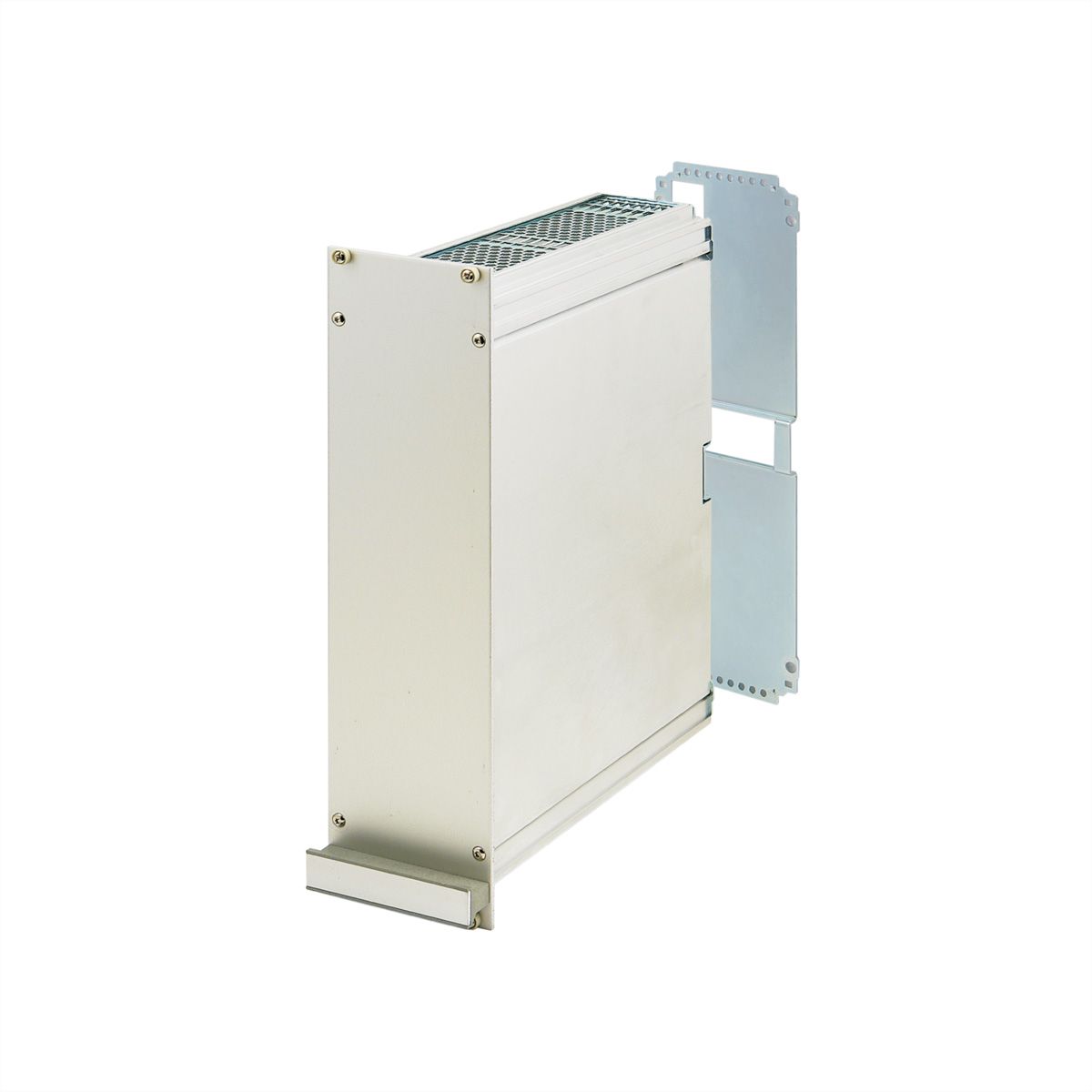

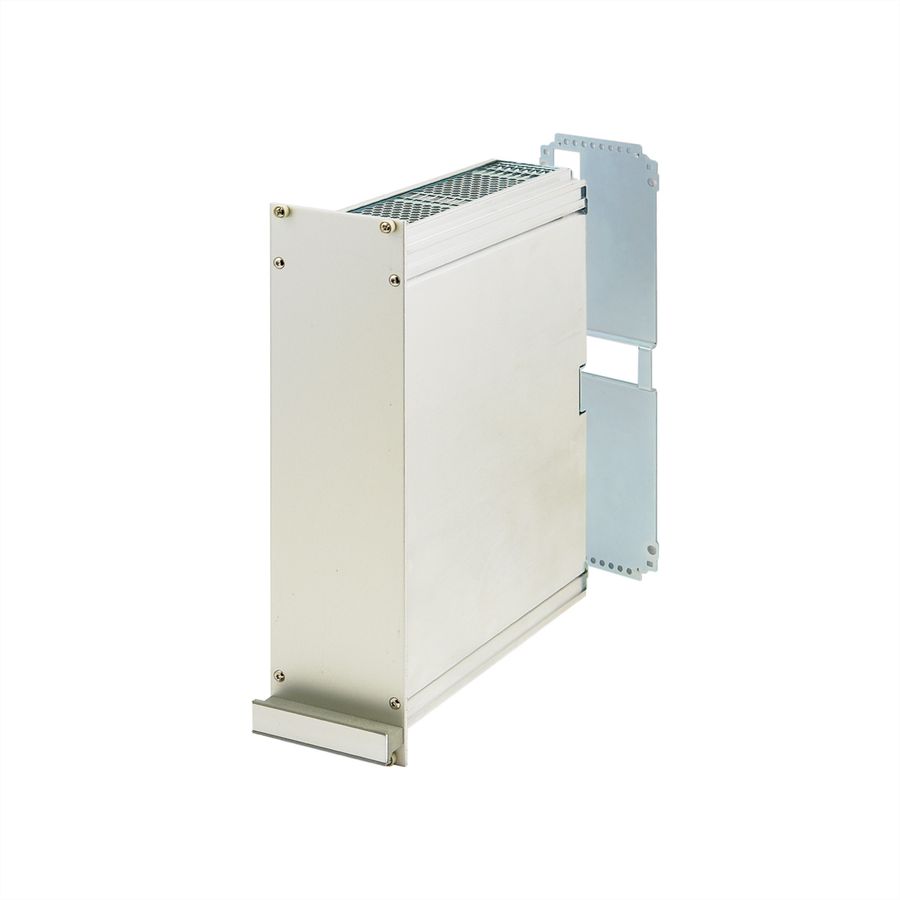

KassettePRO Bausatz 6 HE 14TE 167mm tief, mit perforierten Deck-/ Bodenblechen, Rückwand mit 1 Ausbruch für 1 Steckverbinder

PIU S1 GR 6U 14HP 167D

Rechte und linke Seitenwandprofile mit Nut, zum Einschieben einer Leiterplatte (normgerechte Lage der Leiterplatte nur im linken Seitenwandprofil) - Deckblech-Ausführung (5a): Für Führungsschienen-Montage (perforiert, Luftdurchsatz ca. 60 %), Führungsschienen bitte separat bestellen - Rückwand-Ausführung (3a): Mit einem Ausbruch für einen Steckverbinder;Steckverbinder nach EN 60603 (DIN 41612), Bauformen: B, C, D, F, H, Q, R, S

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Kassetten
Höheneinheiten	6 HE
Breiteneinheiten	14 TE
Tiefe	167 mm
Verpackungshöhe	60 mm
Verpackungsbreite	250 mm
Verpackungstiefe	320 mm
Paketgewicht	1.073 kg

Lieferumfang (Bausatz):

Pos.1 (1x):	Frontplatte, Al, 2,5 mm, eloxiert, Schnittkanten blank
Pos.2 (1x):	Griff, grau, PPE, UL 94 V-1
Pos.3a (1x):	Rückwand, St, verzinkt, 1,5 mm, mit Ausbruch für einen Steckverbinder, inkl. Leiterplattenbefestigung (Slot 1)
Pos.4 (2x):	Seitenwand, Al-Profil, passiviert, farblos, mit Nut für eine Leiterplatte

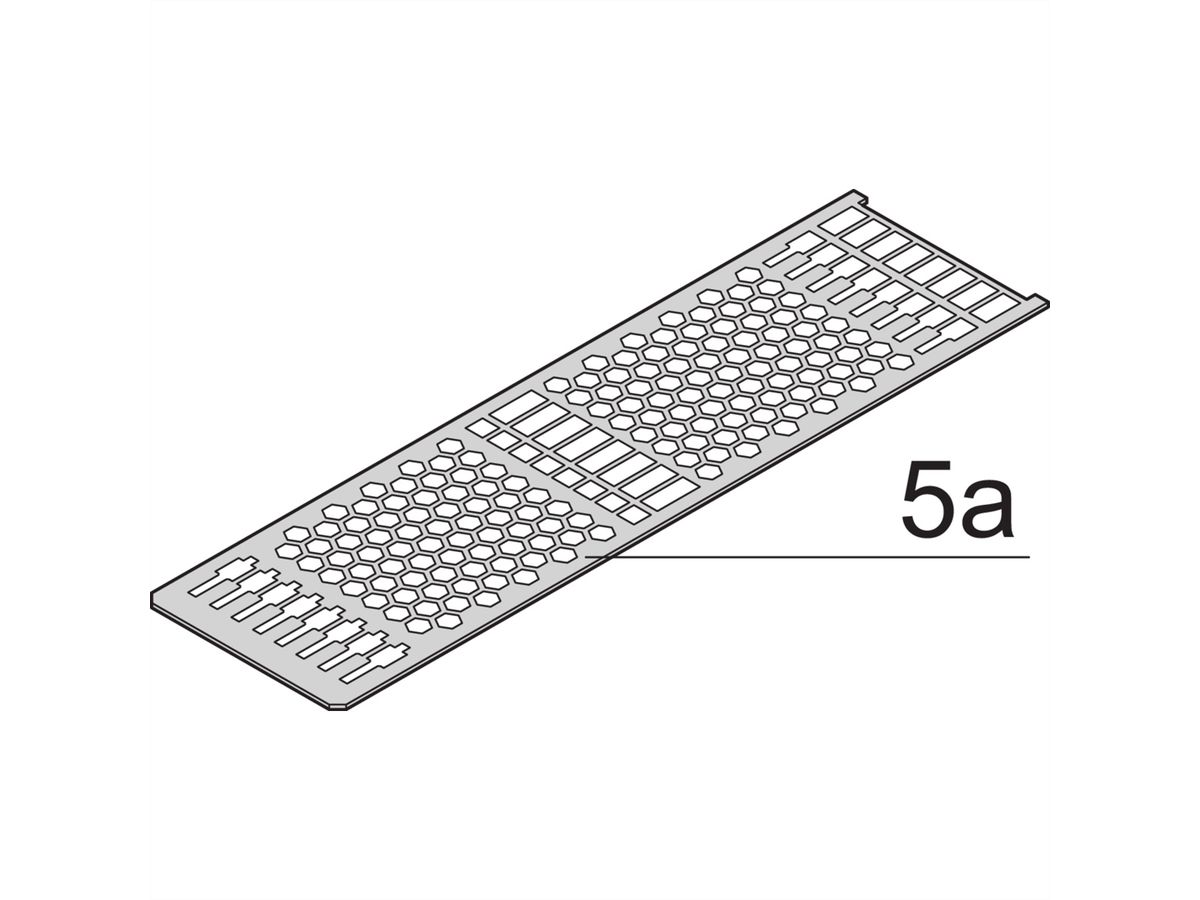

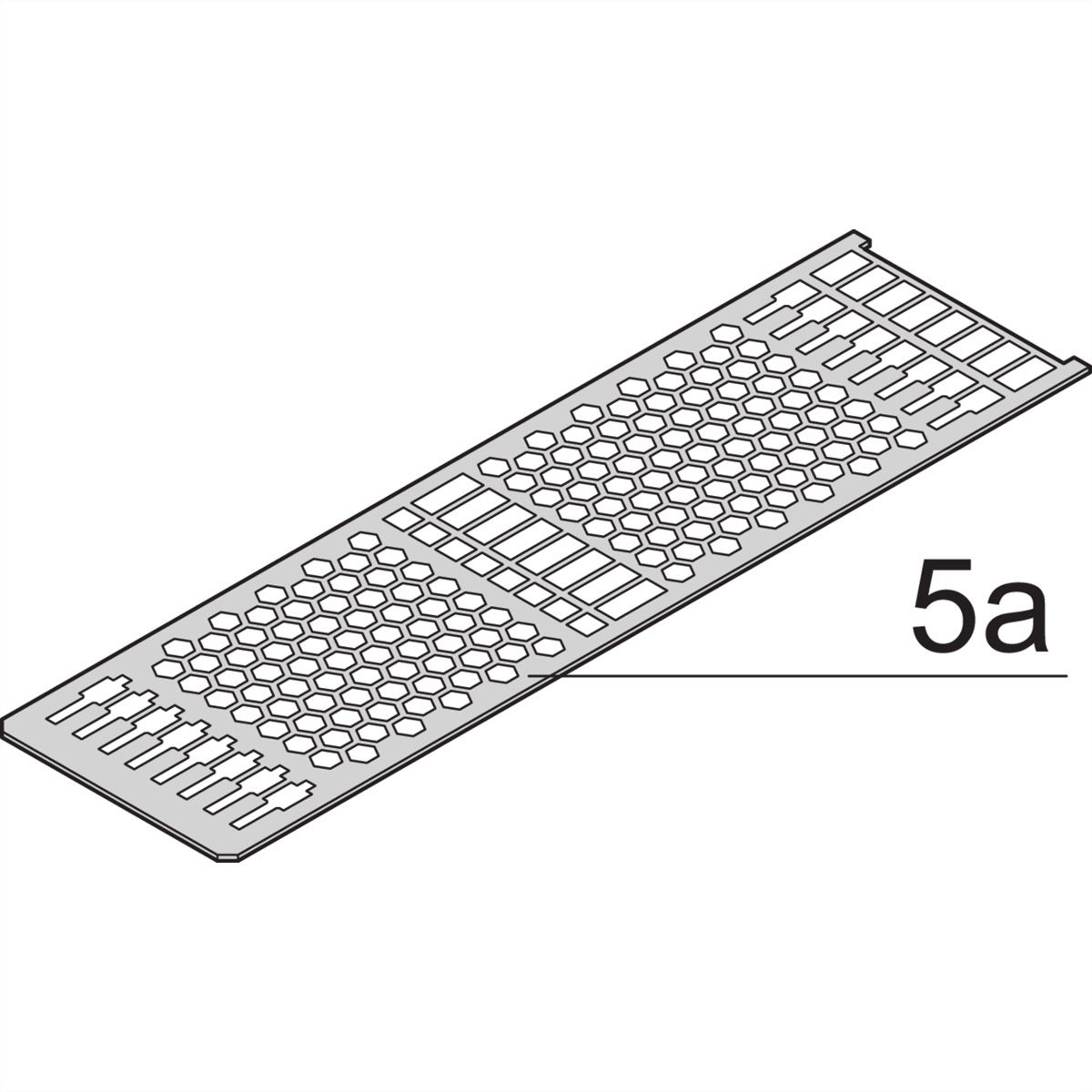

Pos.5a (2x):	Abdeckblech, St, verzinkt, 1,0 mm, für Führungsschienen, mit Perforation
Pos.6 (1x):	Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (1.1 MB)

Download

Hersteller-Datenblatt - English (1.1 MB)

Download
