Beschreibung

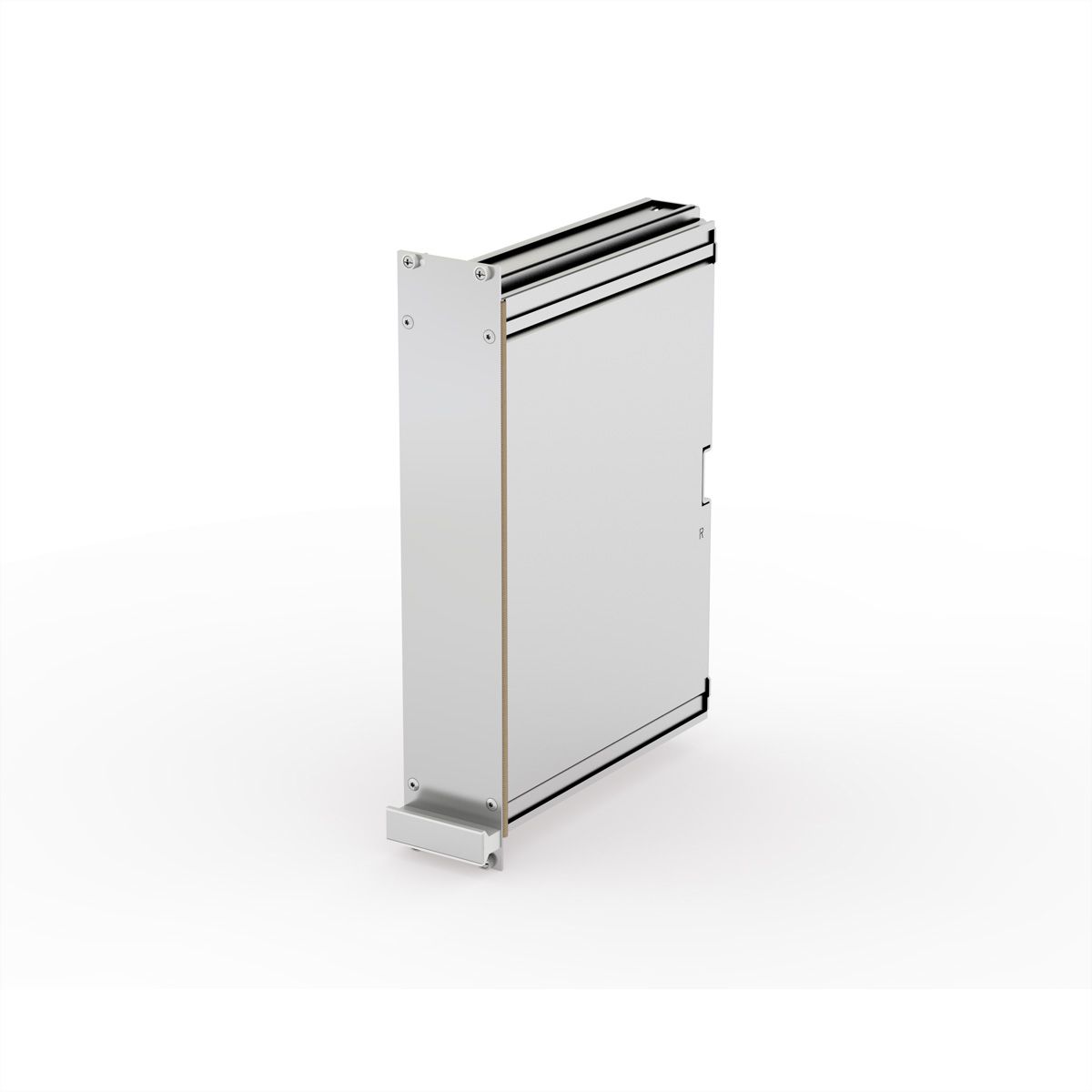

Kassettenbausatz, geschirmt, Deckblech ohne Perforation, Rückwand mit 1 Ausbruch für Steckverbinder, 6 HE, 10 TE, 167 mm

PIU S1 WO P EMC 6U 10HP 167D

Rechte und linke Seitenwandprofile mit Nut, zum Einschieben einer Leiterplatte - Tiefe: 167 mm - Deckblech-Ausführung: Ohne Perforation (5b) - Rückwand-Ausführung: Mit einem Ausbruch für einen Steckverbinder (3a)

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Kassetten
Höheneinheiten	6 HE
Breiteneinheiten	10 TE
Tiefe	167 mm
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	0.98 kg

Lieferumfang (Bausatz):

Pos.1 (1x):	Frontplatte, U-Profil eloxiert, Rückseite leitfähig, Zentrierpin eingepresst
Pos.2 (1x):	Griff, grau, PPE, UL 94 V-1
Pos.3a (1x):	Rückwand, St, verzinkt, 1,5 mm, mit Ausbruch für einen Steckverbinder, inkl. Leiterplattenbefestigung (Slot 1)
Pos.4 (2x):	Seitenwand, Al-Profil, passiviert, farblos, mit Nut für eine Leiterplatte

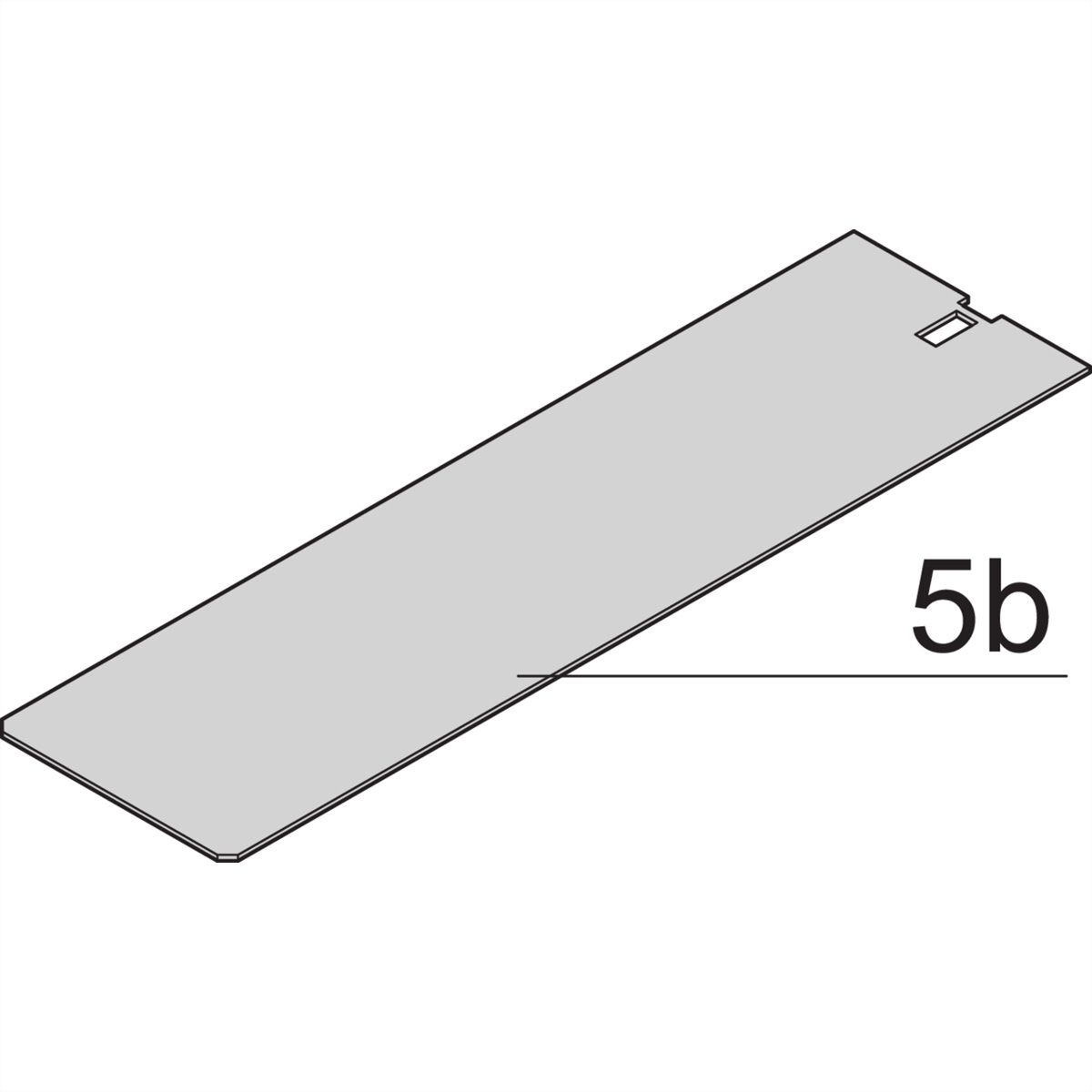

Pos.5b (2x):	Abdeckblech, St, verzinkt, 1,0 mm, ohne Perforation
Pos.6 (1x):	EMV-Dichtung (Textil)
Pos.7 (1x):	Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (742.2 KB)

Download

Hersteller-Datenblatt - English (741.4 KB)

Download

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.

Mehr über SCHROFF
