SCHROFF Horizontaler Kartenausbau - HORIZ.AB. 3HE VO KD HI VT

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 16.12.2024

Art.-Nr.	24564-117
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	24564117
EAN	4036088071850
Paketgewicht	0.78 kg

Beschreibung

Horizontaler Leiterplattenausbau, 3 HE, 20 TE, vordere Modulschiene mit kurzem Dach

HORIZ.AB.3U FR SL RE REC

Zum horizontalen Einbau von Doppel-Europakarten in 3 oder 4 HE hohe Baugruppenträger/Gehäuse

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Europac PRO
Höheneinheiten	3 HE
Breiteneinheiten	20 TE
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	0.82 kg

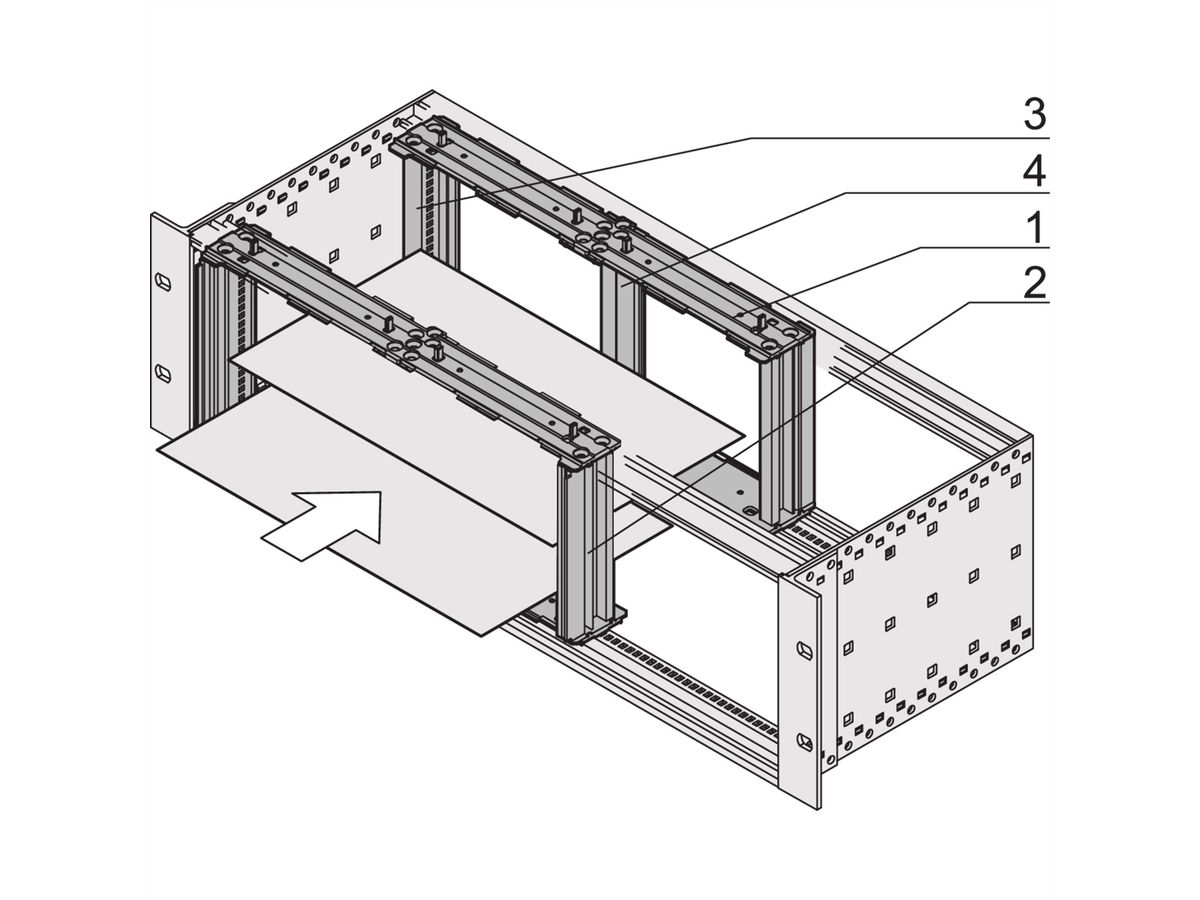

Lieferumfang (Bausatz):

Pos.1 (4x):	Strebe, Zn-Druckguss
Pos.2 (2x):	Modulschiene vorne, Al-Profil, mit kurzem Dach (H-KD) oder langem Dach (H-LD)
Pos.3 (2x):	Modulschiene hinten, Al-Profil, vertieft (H-VT)
Pos.4 (1x):	Modulschiene hinten mitte, Al-Profil, vertieft (VT)
Pos.5 (6x):	Gewindestreifen, St, verzinkt
Pos.6 (1x):	Befestigungsmaterial inkl. Montageanleitung

Downloads

Hersteller-Datenblatt - Deutsch (774.0 KB)

Download

Hersteller-Datenblatt - English (773.4 KB)

Download

PDF-Datenblatt - Benutzeranleitung - Deutsch (8.1 MB)

Download

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
