Beschreibung

Gemischter Ausbausatz für 6 HE + 2 x 3 HE, Unterteilung des Einbauraums in 40:42 TE

HEIGHT/WIDTH SPLIT 6U/3U 40HP

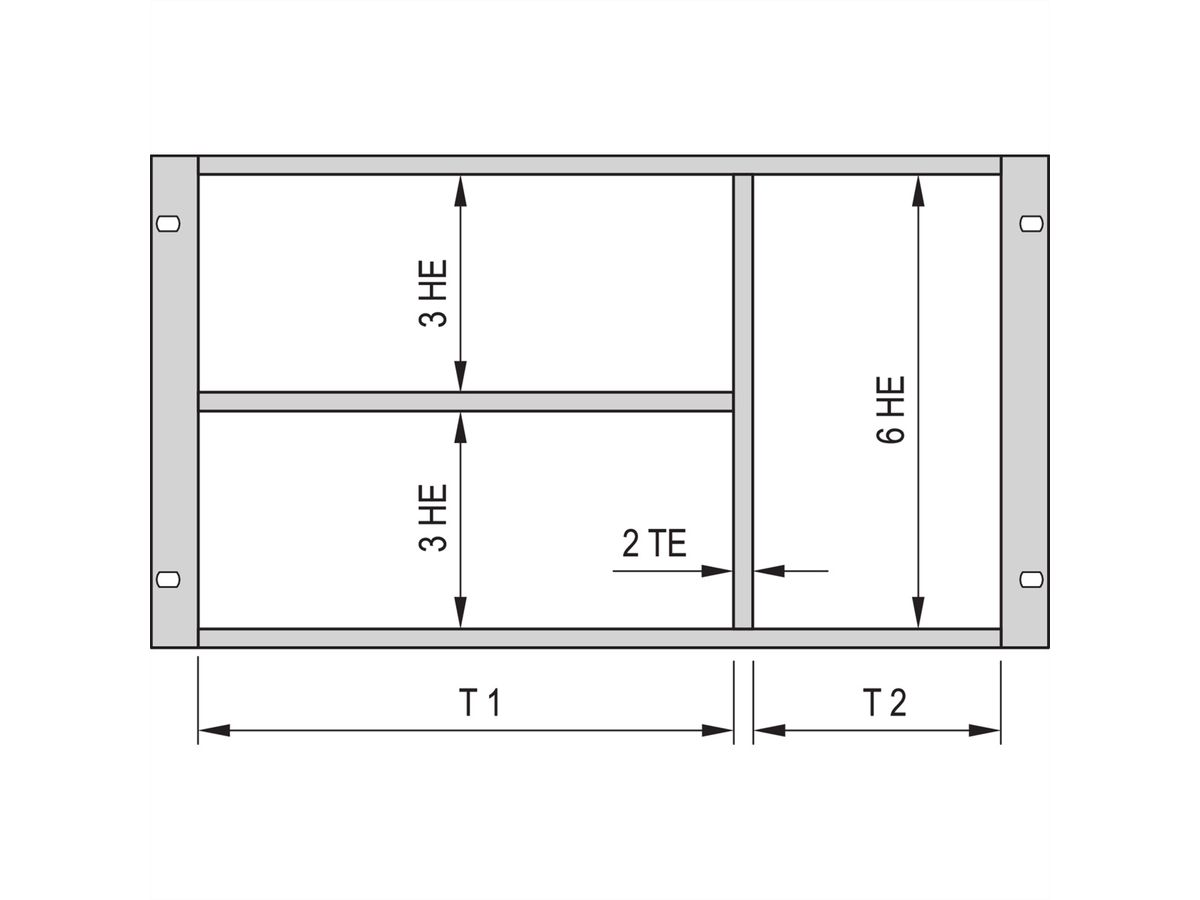

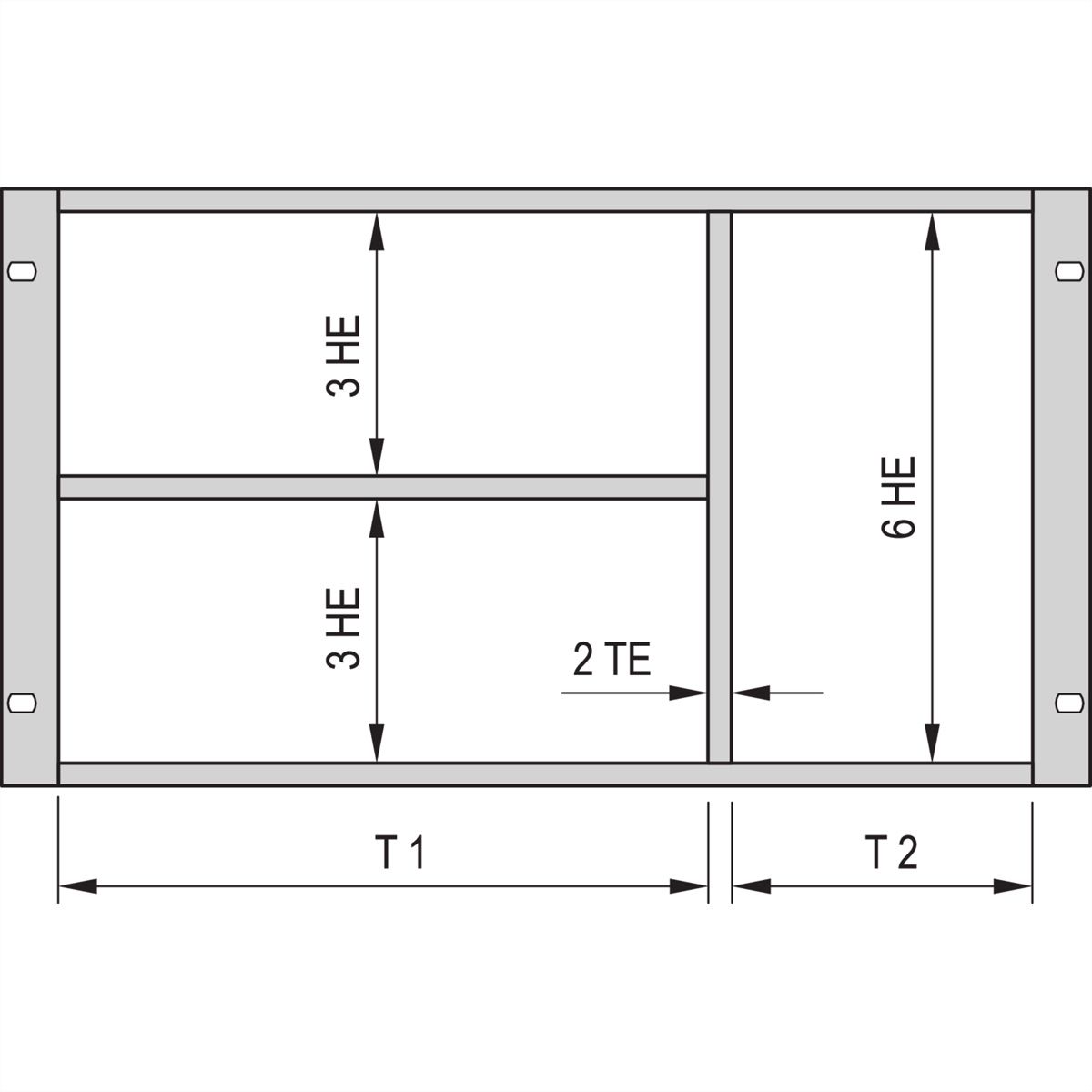

Unterteilung des 6 HE Einbauraumes in folgende Bereiche:2 x 3 HE - 1 x 6 HE - Geeignet für den Einbau von Europakarten (100 mm hoch) und Doppel-Europakarten (233,35 mm hoch)

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Europac PRO
Höheneinheiten	6 HE
Verpackungshöhe	50 mm
Verpackungsbreite	300 mm
Verpackungstiefe	120 mm
Paketgewicht	0.568 kg

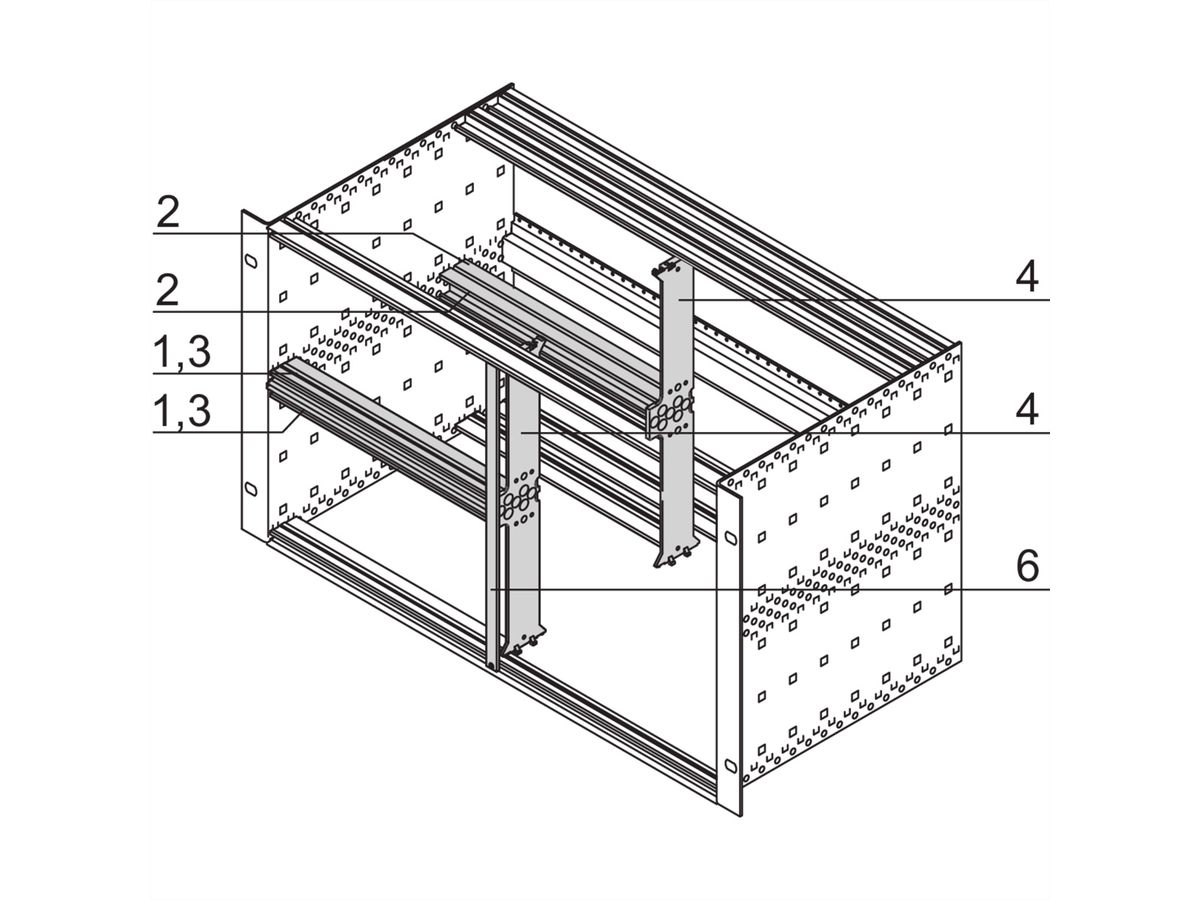

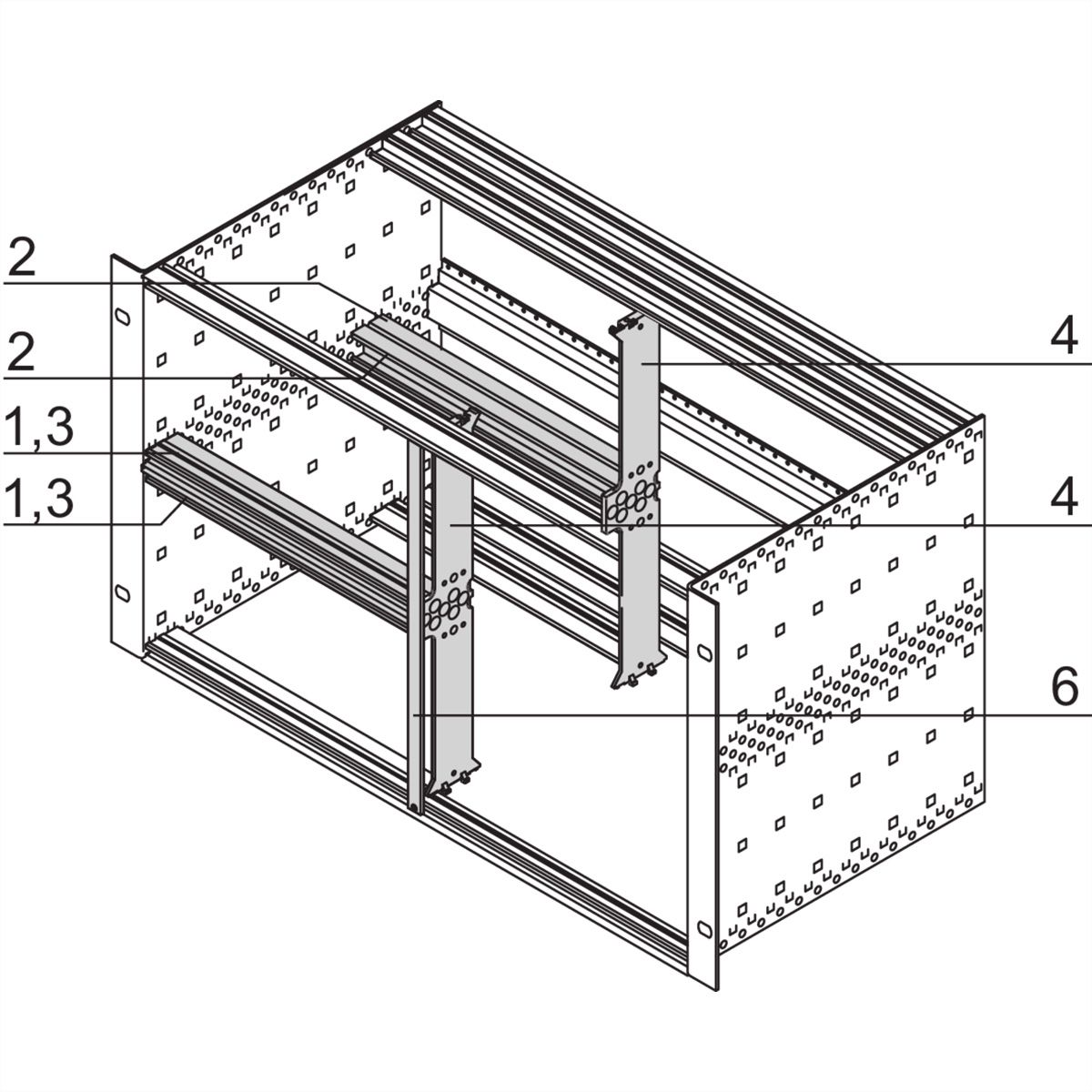

Lieferumfang (Bausatz):

Pos.1 (2x):	Modulschiene vorne (H-KD), AI-Profil, eloxiert
Pos.2 (2x):	Modulschiene hinten (AB), AI-Profil, eloxiert
Pos.3 (2x):	Gewindestreifen, St, verzinkt
Pos.4 (2x):	Zn-Druckgussstrebe
Pos.5 (1x):	Teilfrontplatte 2 TE, 6 HE, geschirmt; mit EMV-Edelstahldichtung
Pos.6 (1x):	Befestigungsmaterial inkl. Montageanleitung
