Beschreibung

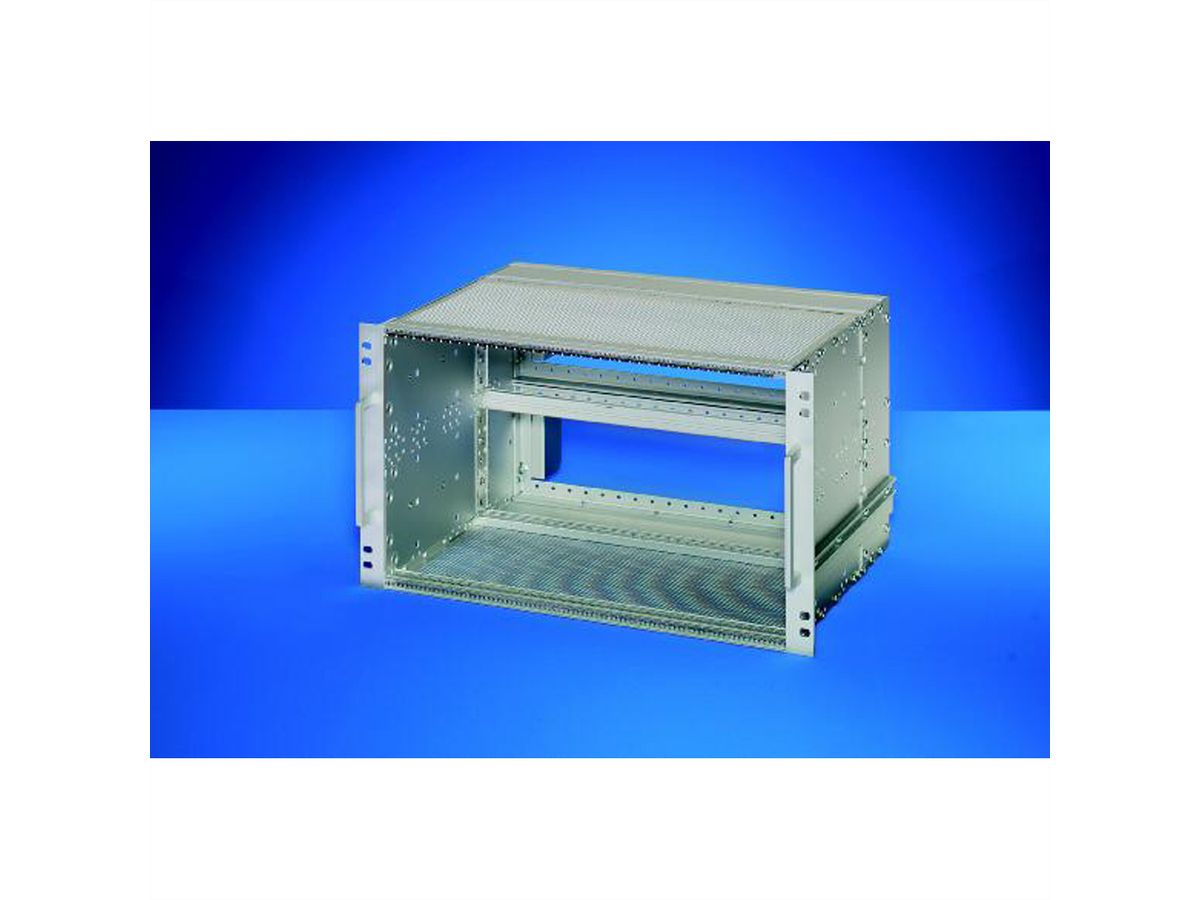

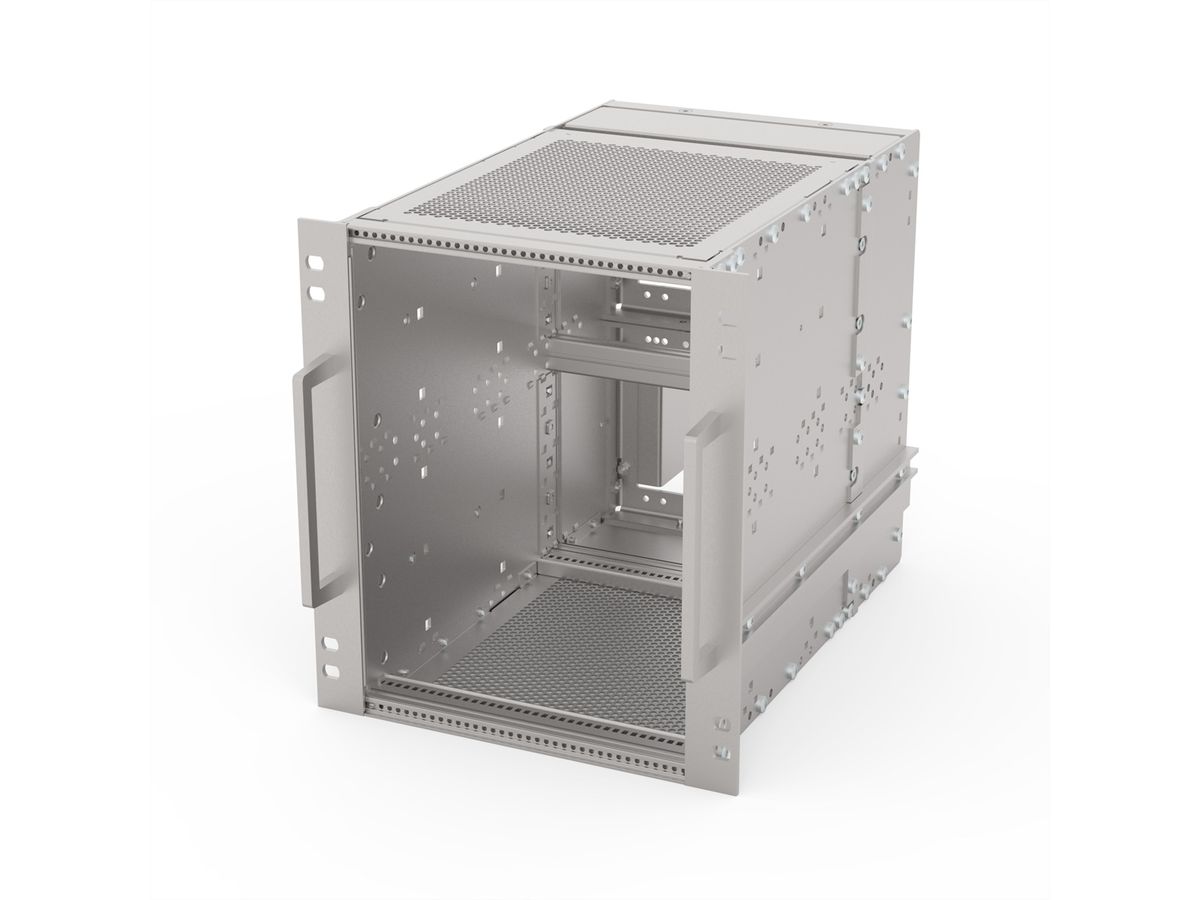

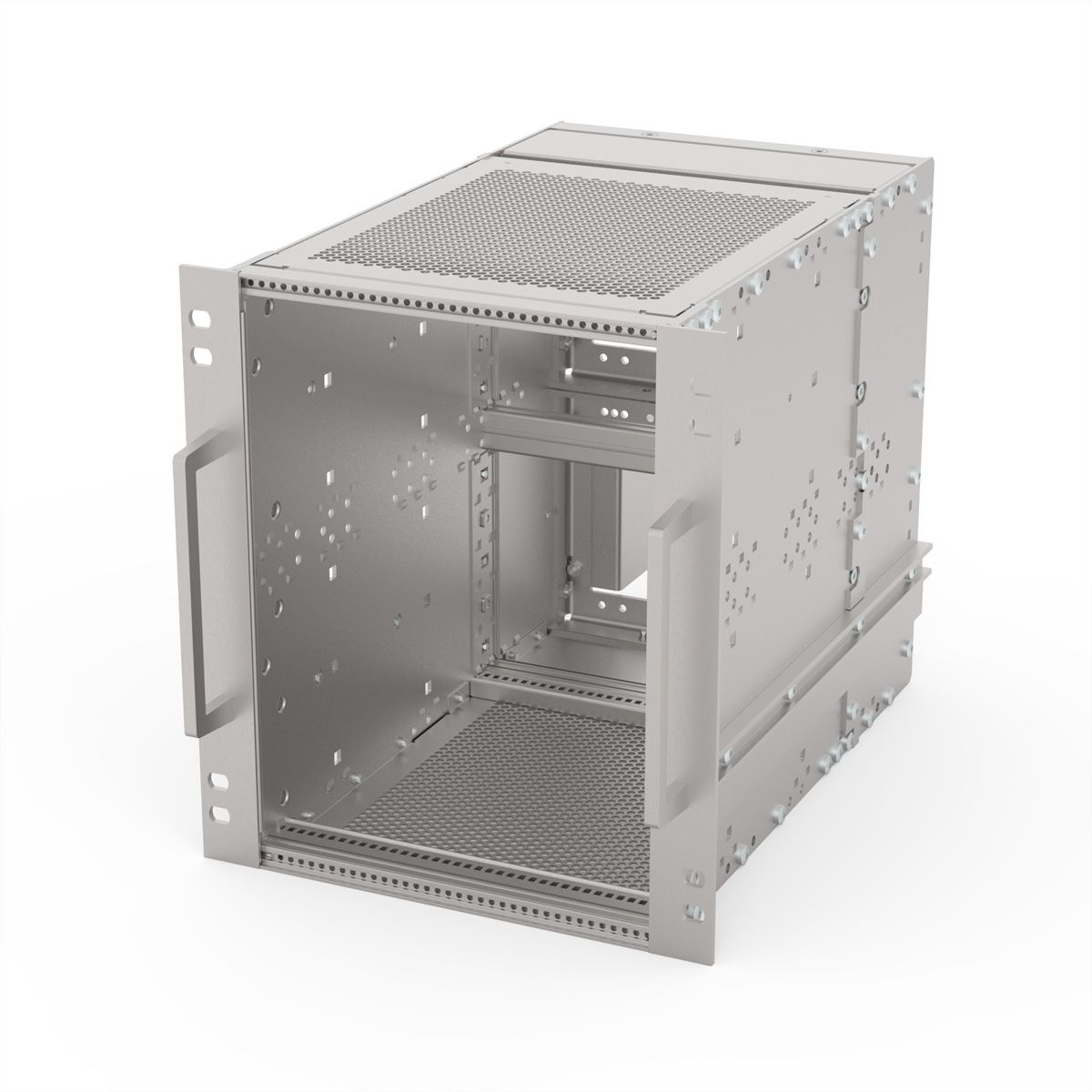

EUROPACPRO 19 Zoll Baugruppenträger Bausatz für Bahnanwendungen, Typ SNCF, EMC geschirmte Version, 6 HE, 36 TE, 320 mm

SUBR PRO HF 6U 36HP 320D

Für mobile Bahnanwendungen - SNCF gelistet, europacPRO-fer, getestet nach NFF 61005 und NFF 60002 - Für Kartentiefe 220 mm

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Europac PRO
Höheneinheiten	6 HE
Breiteneinheiten	36 TE
Tiefe	320 mm
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	2.57 kg

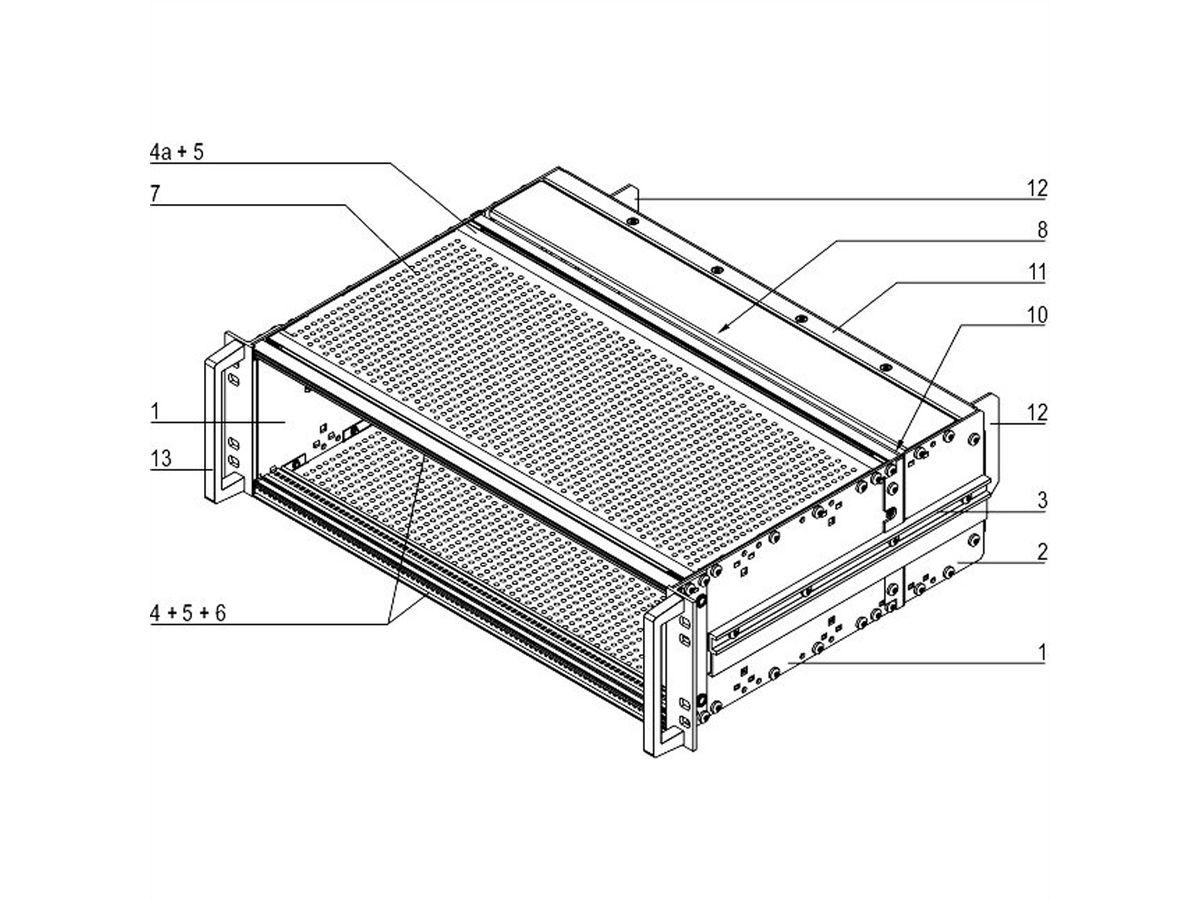

Lieferumfang (Bausatz):

Pos.1 (2x):	Seitenwand Typ H inkl. 19"-Haltewinkel mit Textildichtung
Pos.2 (2x):	Seitenwandverlängerung
Pos.3 (2x):	Führungsschiene aussen
Pos.4 (2x):	Modulschiene vorne (H-KD)
Pos.4 a (2x):	Modulschiene hinten (H-VT)
Pos.4 b (1x):	Modulschiene hinten Mitte (VT)
Pos.5 (6x):	Gewindestreifen
Pos.6 (2x):	Lochstreifen
Pos.7 (2x):	EMV-Abdeckblech 235 T
Pos.8 (2x):	EMV-Abdeckblech hinten 55 T
Pos.9 (1x):	Satz EMV-Dichtmaterial
Pos.10 (2x):	Satz Backplane-Schirmmaterial, 3 HE
Pos.11 (2x):	Rückrahmen, 3 HE, 21 T
Pos.12 (4x):	Schutzwinkel SNCF
Pos.13 (2x):	Griffe
Pos.14 (1x):	Befestigungsmaterial mit selbstsichernden Schrauben
Pos.15 (1x):	Benutzeranleitung
