Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!
Anmelden| Art.-Nr. | 24563-152 |
|---|---|
| Marke / Hersteller | SCHROFF |
| Herst.-Art.-Nr. | 24563152 |
| EAN | 4036088071461 |
| Paketgewicht | 2.76 kg |
:strip_icc():strip_exif()/logos/schroff.png "SCHROFF")

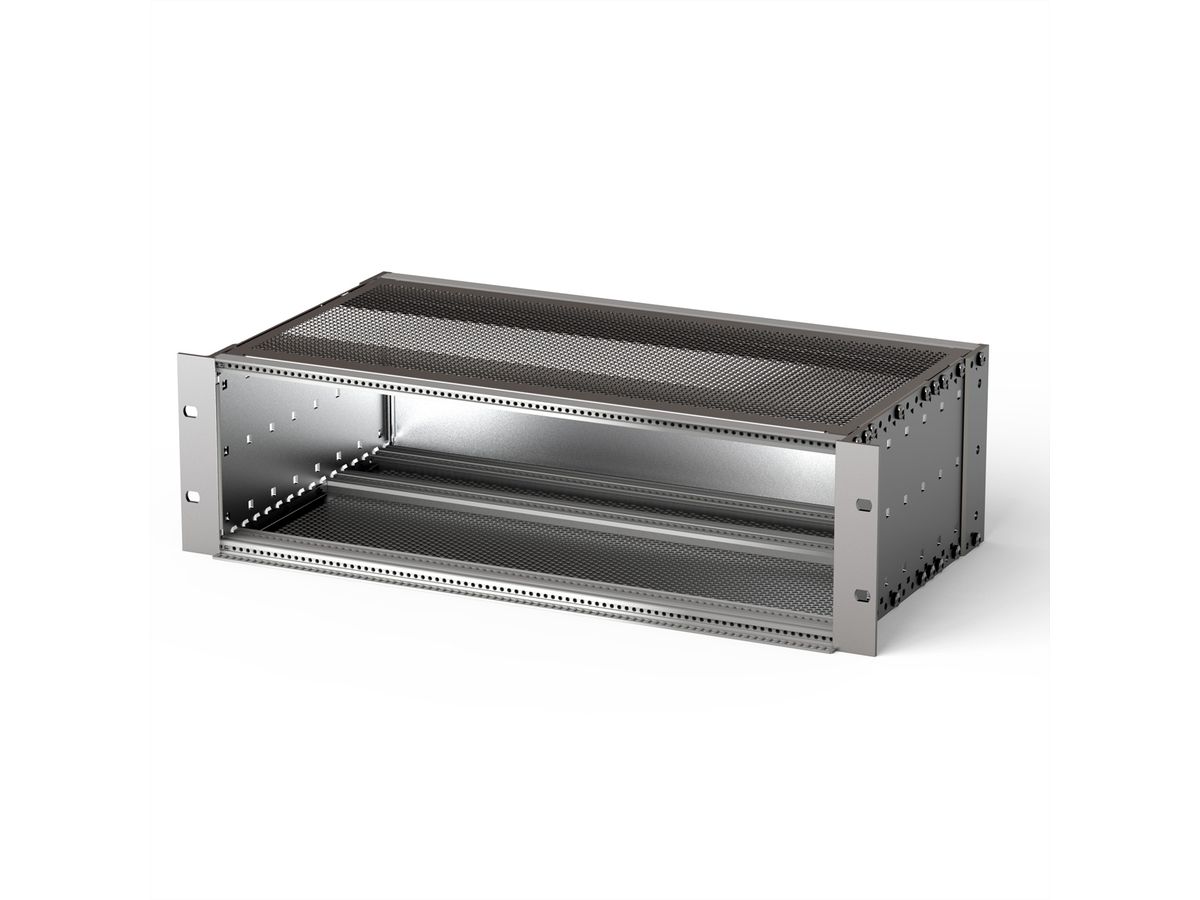

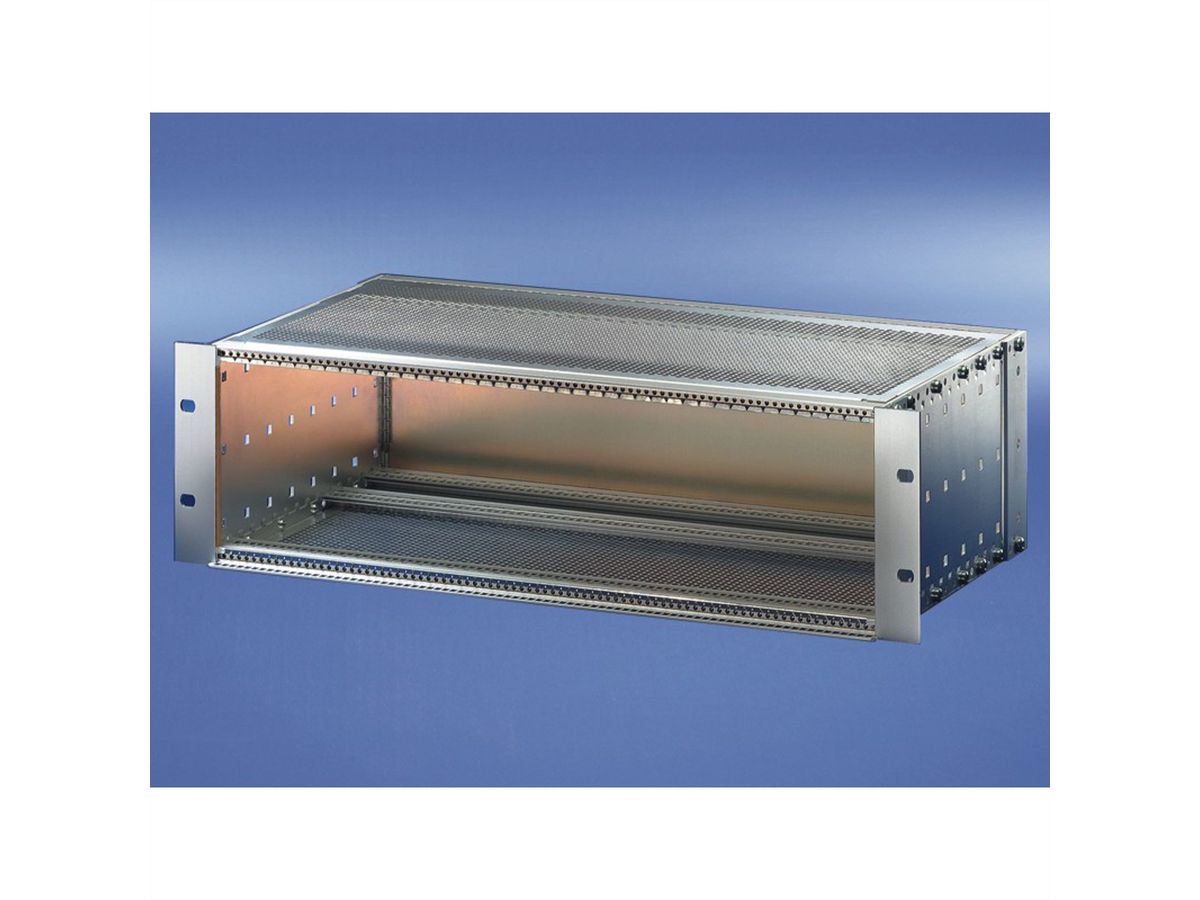

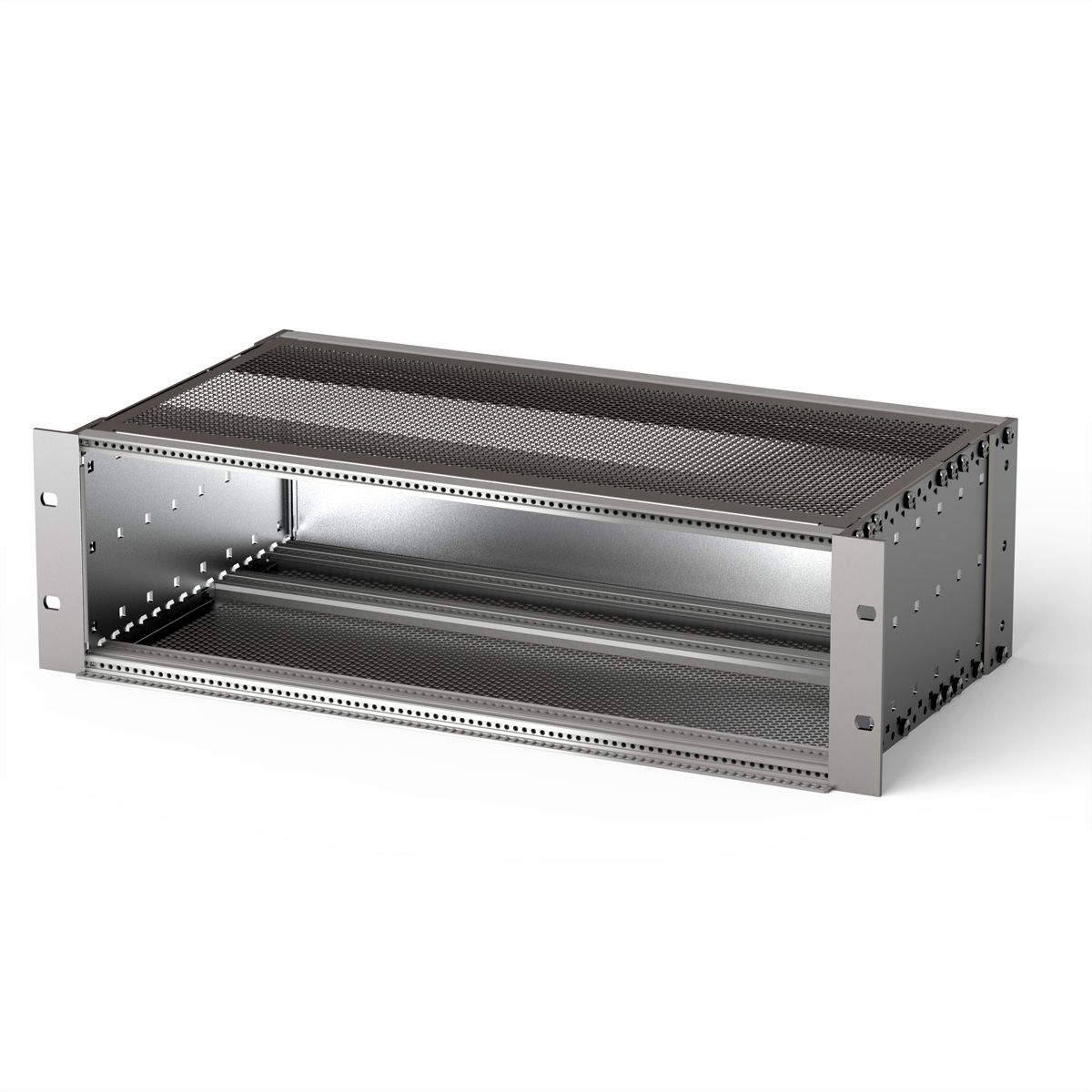

SUBR PRO F 3U 84HP 235D LL
Baugruppenträger mit Seitenwand Typ F ("flexible") für CompactPCI-Steckbaugruppen mit hohen Steck- und Ziehkräften nach IEEE 1101.10/11 und IEC 60297-3-103 - Modulschiene hinten für Backplanemontage mit Isolierstreifen - Schirmdämpfung typisch 40 dB bei 1 GHz, 30 dB bei 2 GHz (nach VG 95373, Teil 15 oder IEC 61587, Teil 3), unter der Voraussetzung, dass die Frontseite mit geschirmten Frontplatten geschlossen ist
| Hersteller | SCHROFF |
|---|---|
| Produktgruppe | SCHROFF 19" Schränke & Ausbauteile |
| Produkttyp | Europac PRO |
| Höheneinheiten | 3 HE |
| Breiteneinheiten | 84 TE |
| Tiefe | 235 mm |
| Verpackungshöhe | 100 mm |
| Verpackungsbreite | 300 mm |
| Verpackungstiefe | 530 mm |
| Paketgewicht | 2.749 kg |
| Pos.1 (2x): | 19"-Haltewinkel für EMV-Dichtung (Textil) |
|---|---|
| Pos.2 (2x): | Eckprofil hinten für EMV-Dichtung (Textil) |
| Pos.3 (2x): | Seitenwand Typ F |
| Pos.4 (1x): | Modulschiene vorne (H-KD) |
| Pos.4 a (1x): | Modulschiene vorne IEEE (H-LD) |
| Pos.4 b (2x): | Modulschiene hinten (L-KD) |

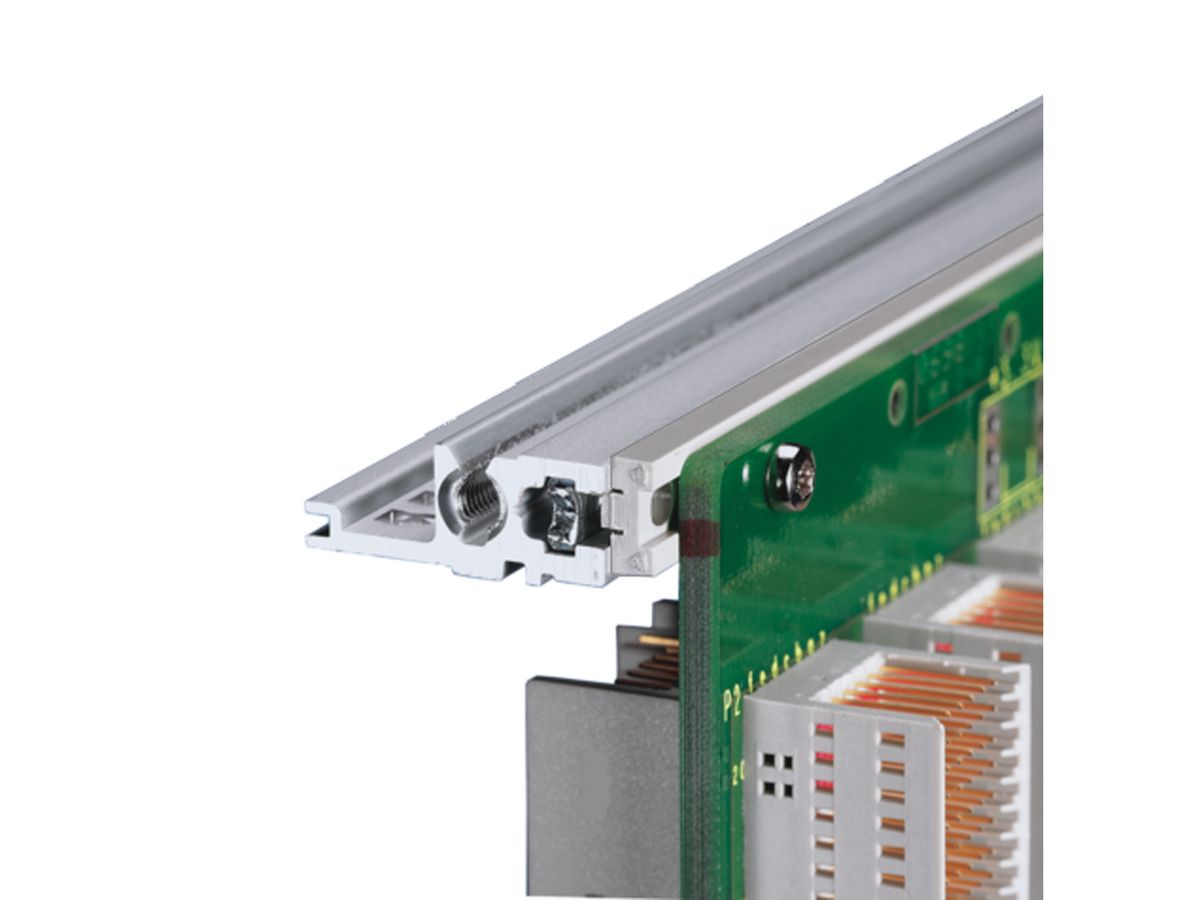

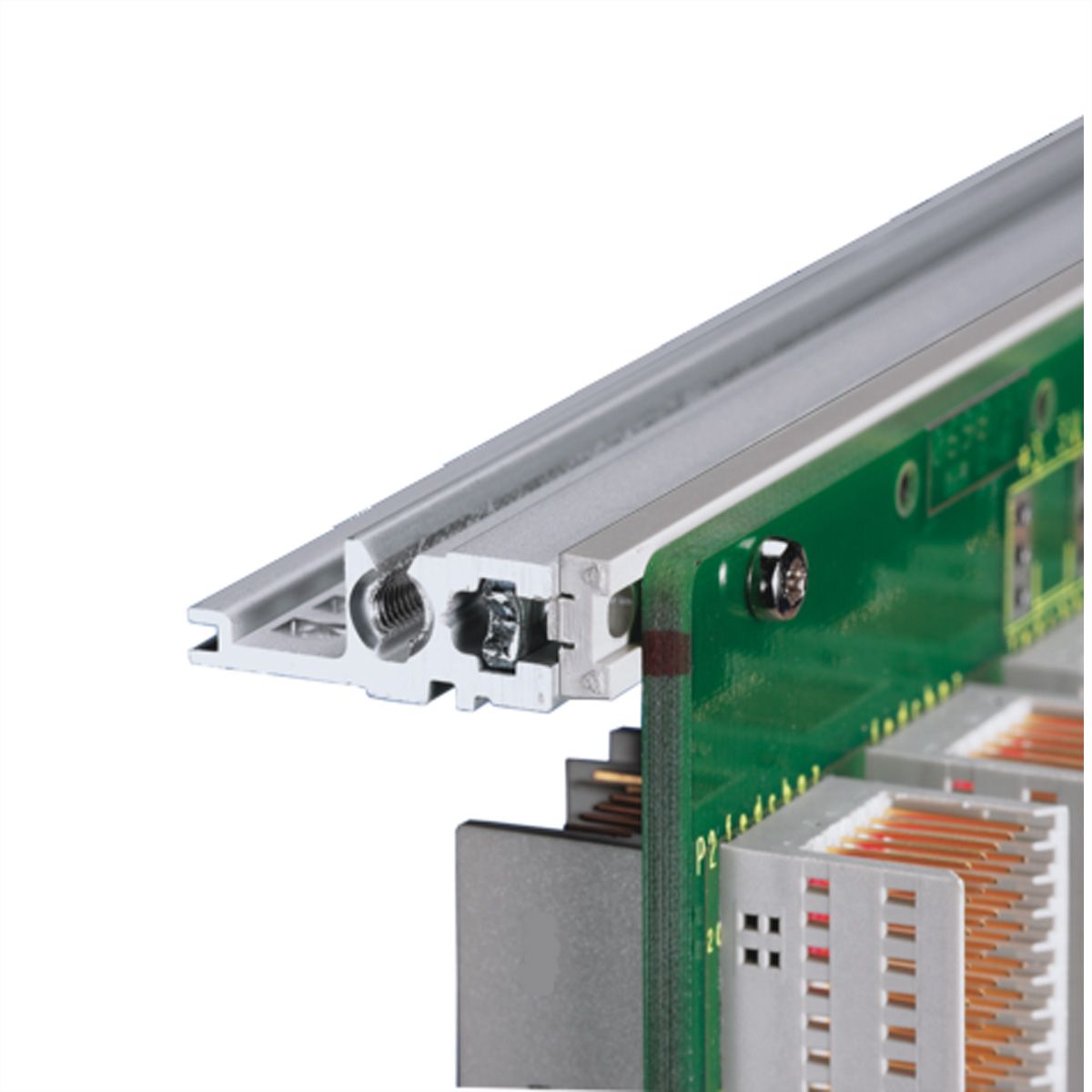

| Pos.4 c (2x): | Modulschiene hinten (H-ST) zur Backplanemontage mit Isolierstreifen |
| Pos.5 (6x): | Gewindestreifen (vormontiert) |
| Pos.6 (2x): | Isolierstreifen (vormontiert) |
| Pos.7 (2x): | Abdeckblech EMV |
| Pos.8 (1x): | EMV-Dichtmaterial (vormontiert) |
| Pos.9 (1x): | Rückwand |
| Pos.10 (1x): | Befestigungsmaterial |
| Pos.11 (2x): | Lochstreifen (vormontiert in Pos.4+4a) |
| Pos.12 (1x): | Benutzeranleitung |
