Beschreibung

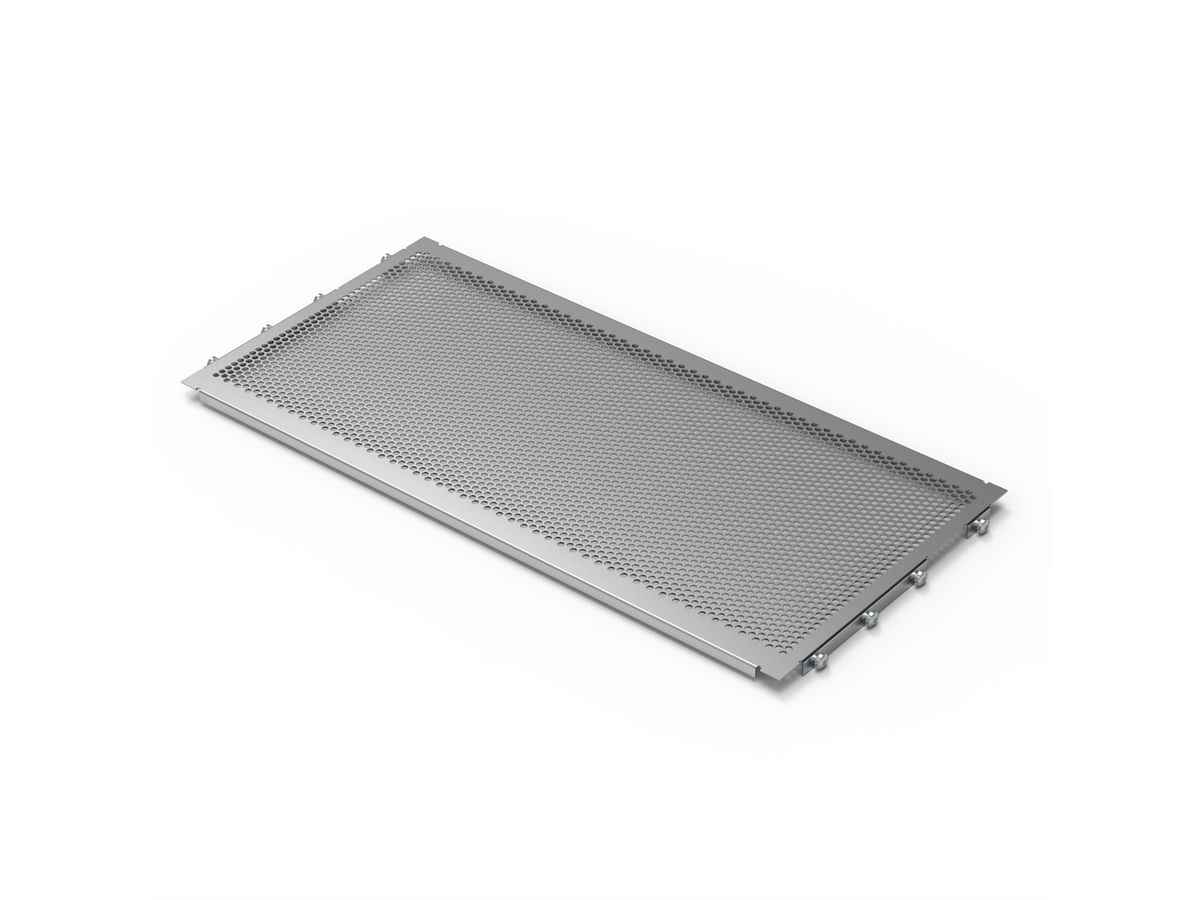

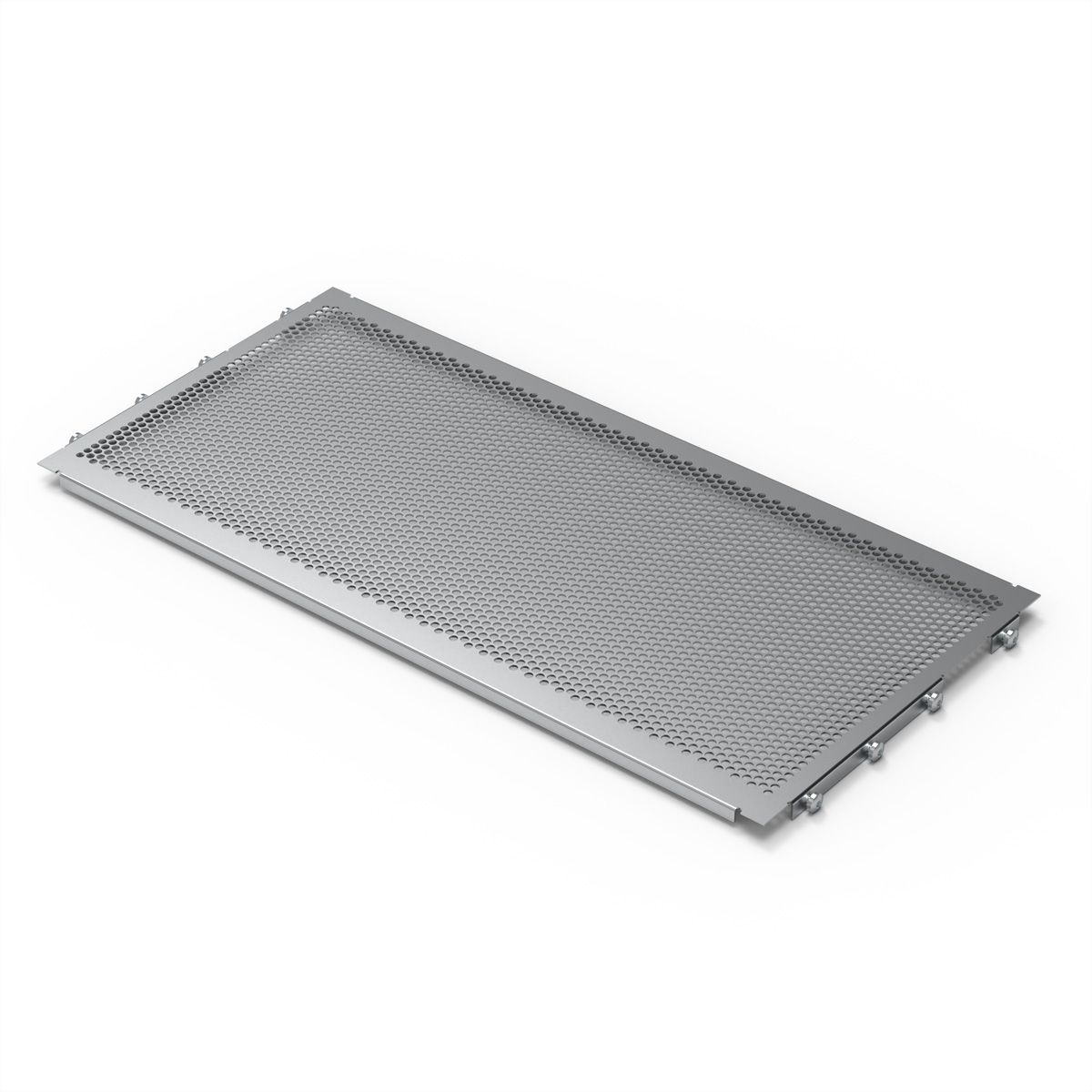

EuropacPRO Abdeckplatte zum Anschrauben an die Seitenwand, 84 TE, 415 mm

COVER PLATE EMC 84HP 415D 2PC

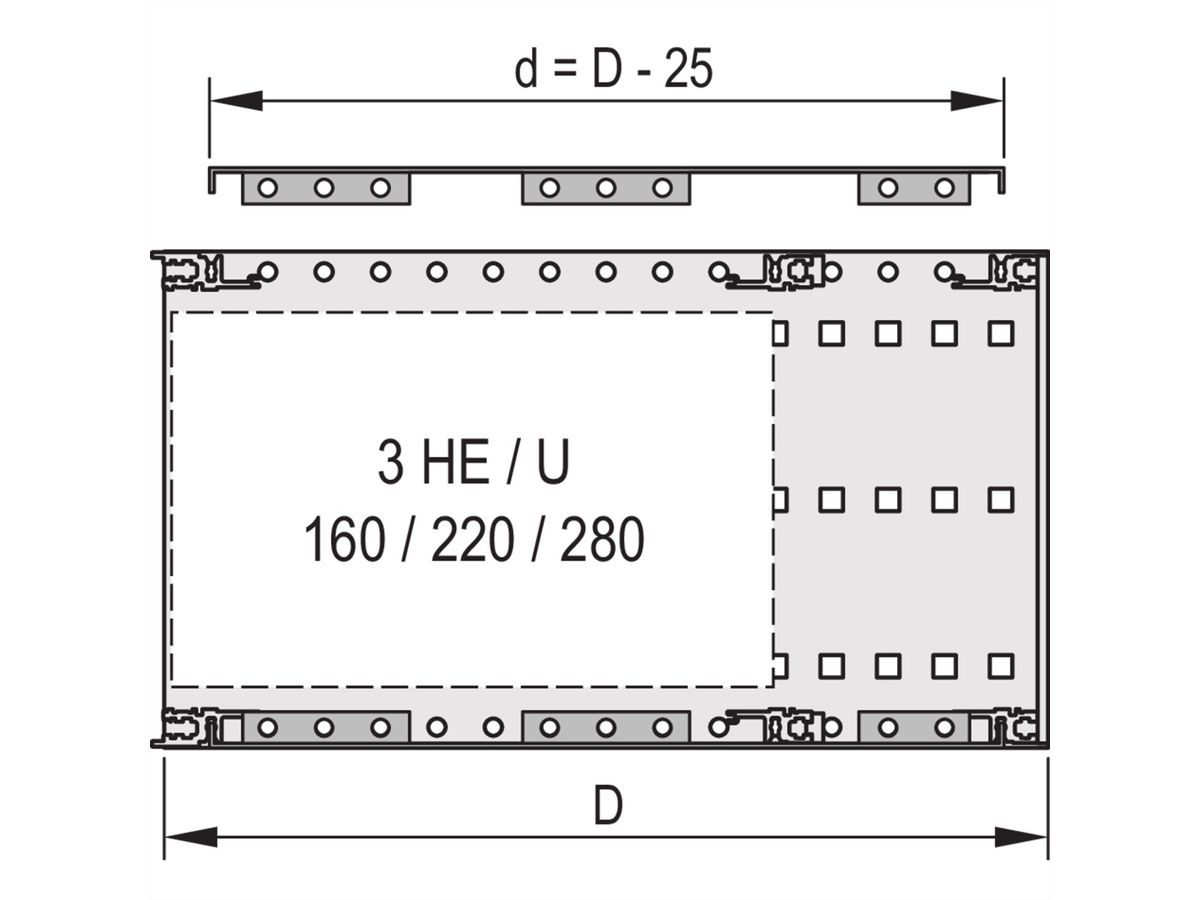

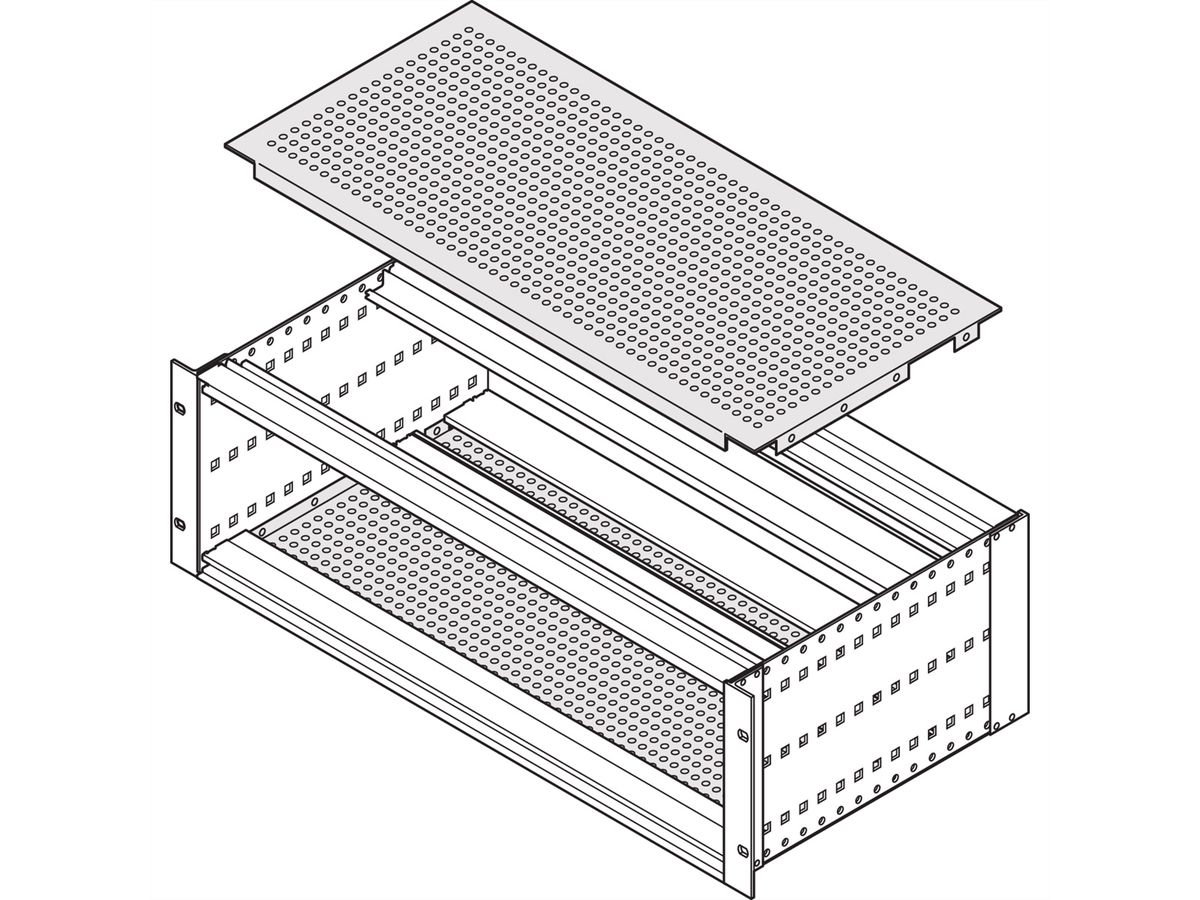

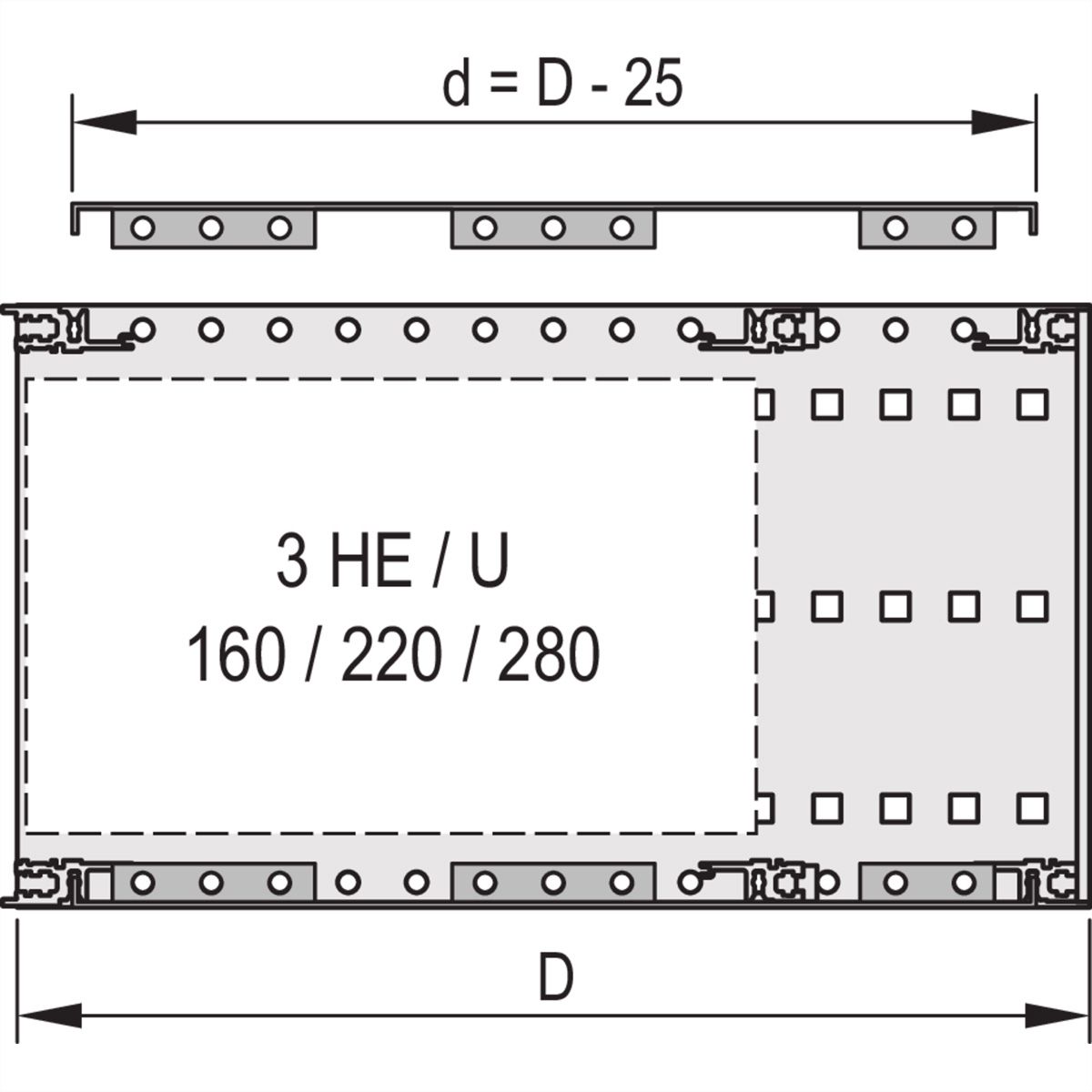

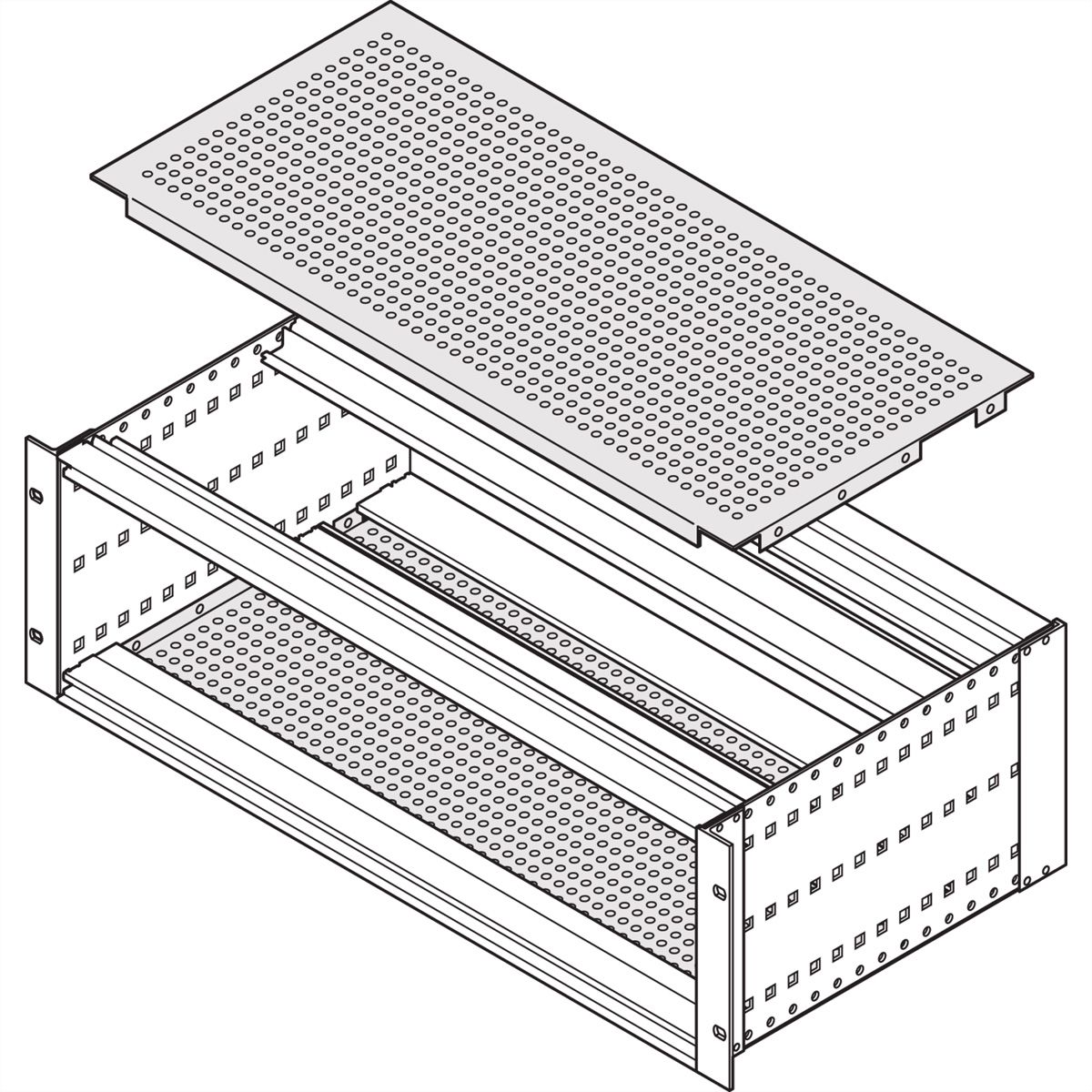

Einsatz bei allen Modulschienen möglich - Abdeckblech für den Einbau von 160 mm, 220 mm oder 280 mm tiefen Leiterplatten - Seitliche Ausklinkung zur Befestigung der Modulschienen in 160 mm oder 220 mm Tiefe - Schirmung erfolgt mit optionaler EMV-Edelstahldichtung, zwischen Abdeckblech und Modulschiene

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Europac PRO
Breiteneinheiten	84 TE
Tiefe	415 mm
Verpackungshöhe	20 mm
Verpackungsbreite	470 mm
Verpackungstiefe	440 mm
Paketgewicht	0.736 kg

Lieferumfang:

Pos.1 (2x):	Abdeckbleche, AI, 1,0 mm, Lochdurchmesser 4,0 mm, farbpassiviert
Pos.2 (16 / 32x):	Schrauben Torx 4 x 6, pentaform, selbstformend, St, verzinkt

Downloads

Hersteller-Datenblatt - English (799.4 KB)

Download

PDF-Datenblatt - 3D PDF mit CAD Daten (DWG/DXF/PDF/STEP) - Deutsch (2.7 MB)

Download
