Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!
Anmelden| Art.-Nr. | 24579-420 |
|---|---|
| Marke / Hersteller | SCHROFF |
| Herst.-Art.-Nr. | 24579420 |
| EAN | 4036088198069 |
| Paketgewicht | 12.67 kg |
:strip_icc():strip_exif()/logos/schroff.png "SCHROFF")

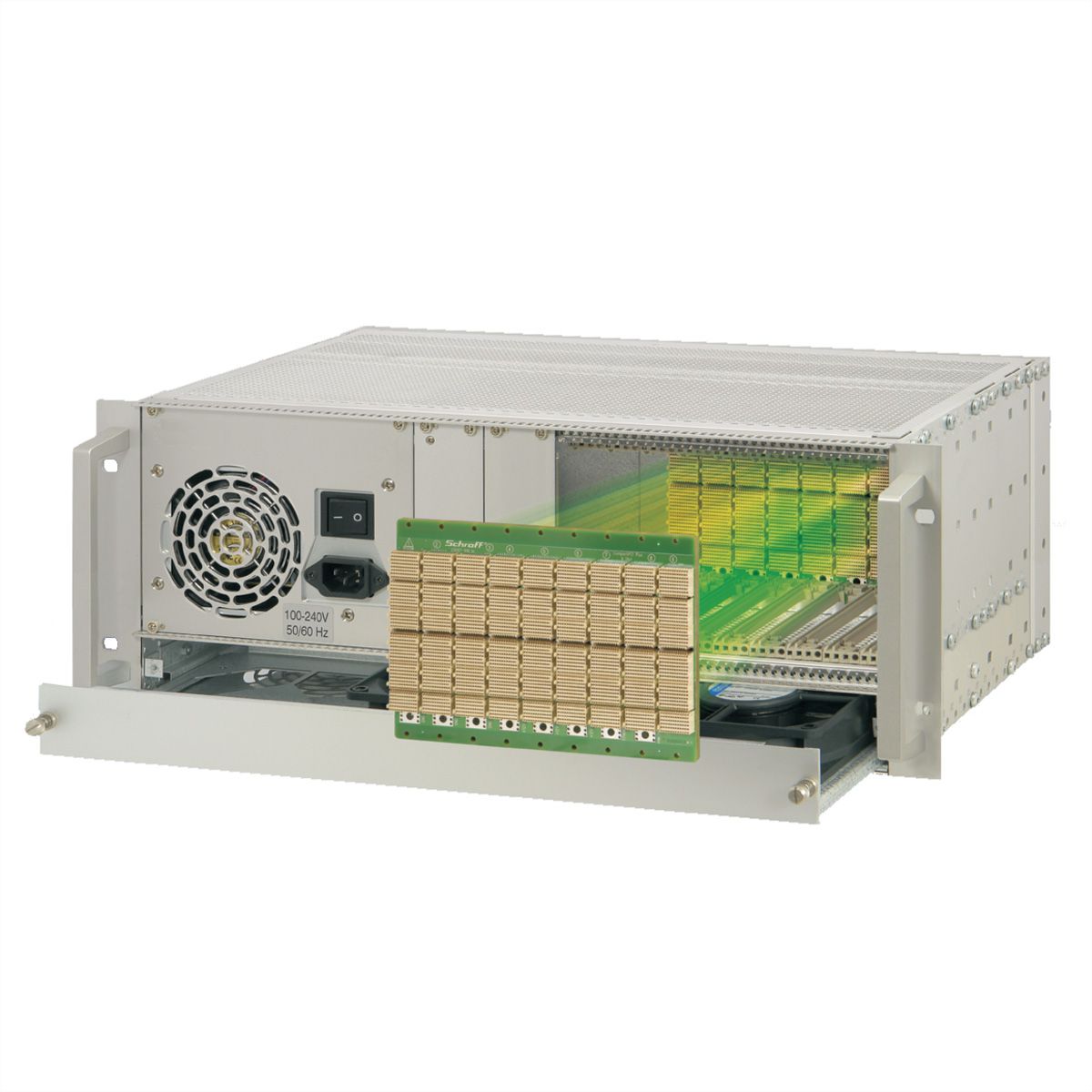

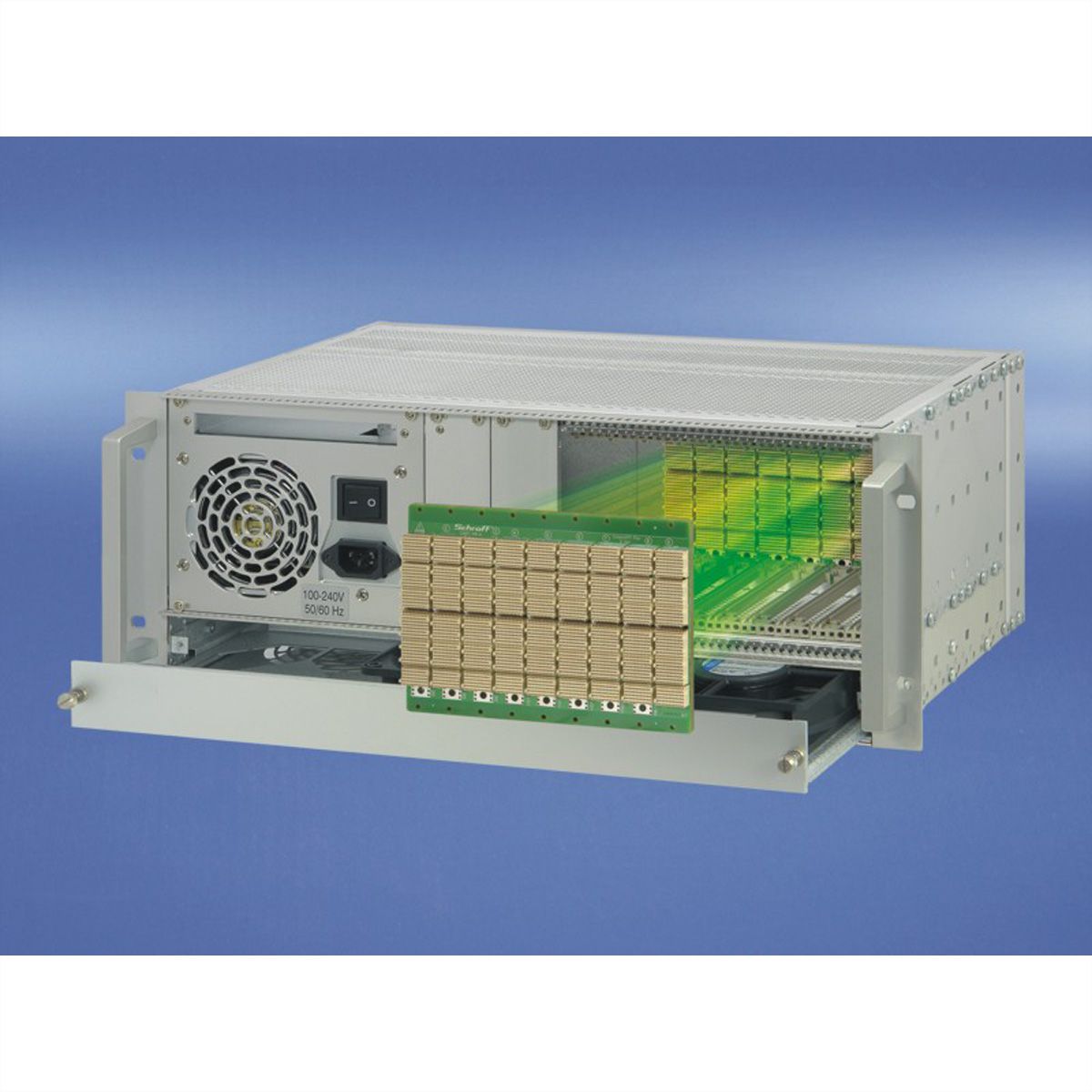

CPCI SERIAL 9SL 4U REAR I/O
System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11; Backplane konform zu PICMG CPCI-S.0 - System für vertikalen Karteneinbau mit Kartenformat: Frontseite: 3 HE, 160 mm tief, 9 Slot - Rückseite, Rear I/O: 3 HE, 80 mm tief, 8 Slot - Backplane9 Slot, 3 HE, CompactPCI Serial - ATX-Netzgerät, 300 W - Entwärmung durch 1 HE Hot-Swap- Lüftereinheit von unten nach oben - Einbaumöglichkeit für Slim-Line DVD-Laufwerk und Harddisk
| Hersteller | SCHROFF |
|---|---|
| Produktgruppe | SCHROFF 19" Schränke & Ausbauteile |
| Produkttyp | CompactPCI Systeme |
| Höheneinheiten | 4 HE |
| Höhe | 177 mm |
| Tiefe | 275 mm |
| Verpackungshöhe | 0 mm |
| Verpackungsbreite | 0 mm |
| Verpackungstiefe | 0 mm |
| Paketgewicht | 12.67 kg |
| Pos.1 (1x): | Geschirmter 19"-Einschub, Al; perforiertes Deck- und Bodenblech; Frontgriffe |
|---|---|
| Pos.2 (9x): | Steckplatz vorn; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne unten montiert), für vertikalen Karteneinbau (3 HE, 160 mm tief) |
| Pos.3 (8x): | Steckplatz hinten; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips unten montiert), für vertikalen Karteneinbau von Rear-I/O-Karten (3 HE, 80 mm tief) |

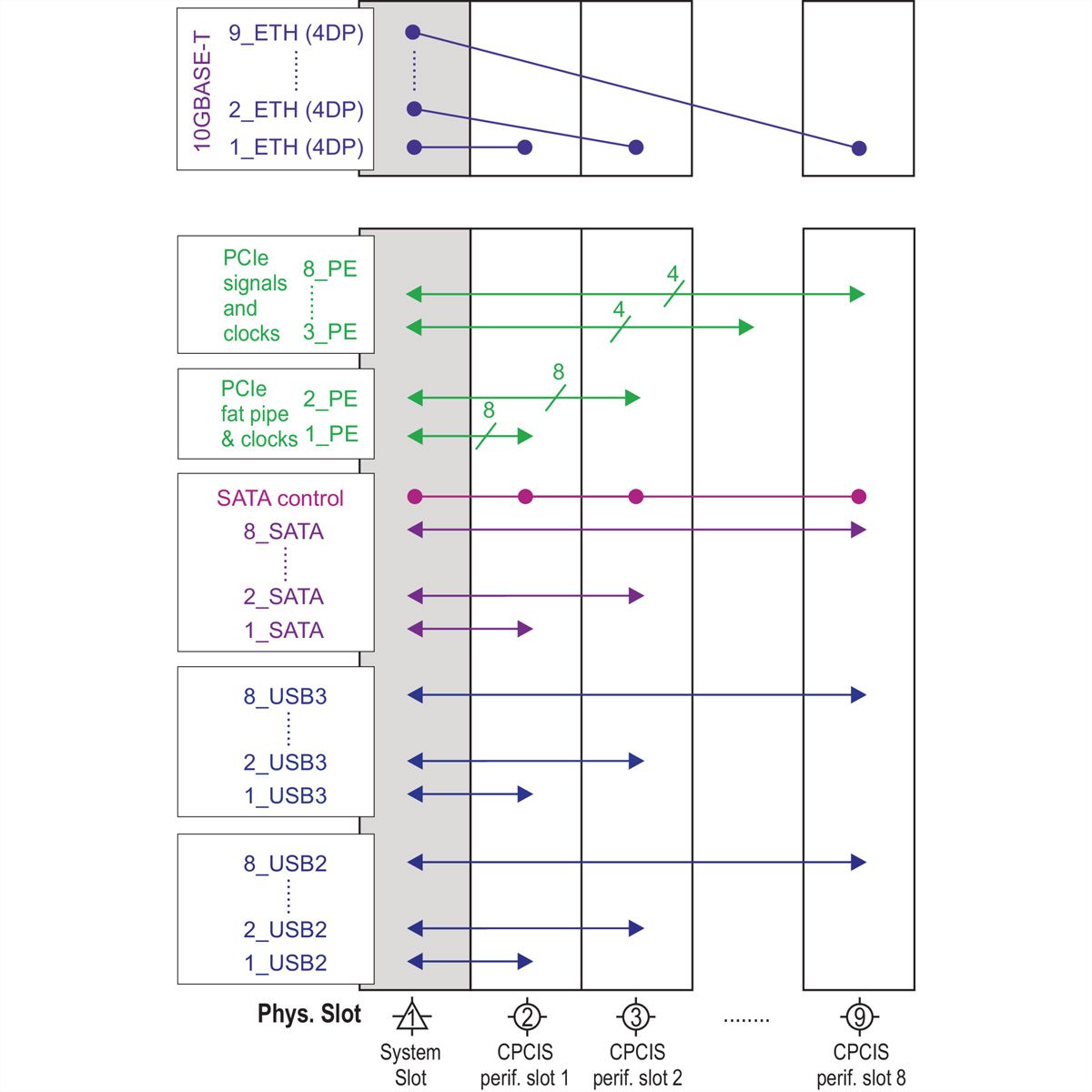

| Pos.4 (1x): | Backplane für 3 HE-Karten; 9 Slot CompactPCI Serial (Single Star Topologie, Bestell-Nr. 23007-614) |
| Pos.5 (1x): | ATX-Netzgerät 300 W, 32 TE; Weitbereichseingang 100 ... 240 VAC (3,3 V/28 A, 5 V/35 A, 12 V/22 A, -12 V/0,8 A); IEC-Kaltgerätestecker; Netzschalter; Lüfter |
| Pos.6 (1x): | Hot-Swap-Lüfterwanne, ausziehbar, 1 HE, 2 x 12 VDC Ventilator |
| Pos.7 (1x): | Laufwerkskassette zum Einbau eines Slim-Line DVD-Laufwerks |
| Pos.8 (1x): | Laufwerkskassette 3 HE, 8 TE, zum Einbau einer Harddisk |
| Pos.9 (1x): | Frontplatte, vorn, 3 HE, 8 TE |
| Pos.10 (1x): | Frontplatte, hinten, 3 HE, 4 TE |
| Pos.11 (1x): | Frontplatte, hinten, 3 HE, 48 TE |
| Pos.12 (1x): | Kabelbaum zur Verbindung aller Systemkomponenten |
:strip_icc():strip_exif()/cms_secch/cms/ueber_uns/markenwelt/hersteller_logos/nvent_schroff.png)
Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.
Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
